模块和组件中的非接触式数据传输
BIC 电感耦合器提供灵活高效的自动化解决方案

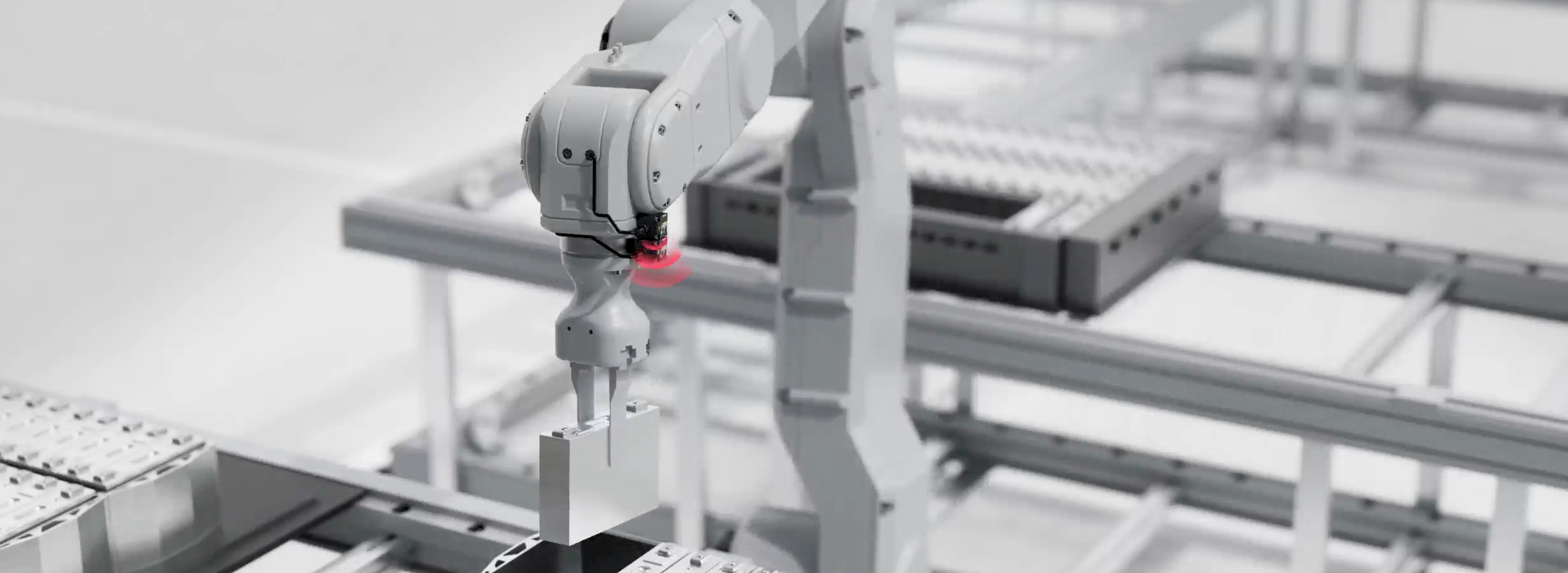

在电池模块和电池组的装配过程中，尤其是在机器人生产线上，运动部件和固定部件之间可靠的能量和数据传输对于顺利高效地进行生产至关重要。传统上用于此任务的滑环会受到机械磨损，从而导致故障和维护成本的增加。巴鲁夫的 BIC 感应耦合器提供了一种无磨损解决方案，可在最大 5 mm 的气隙中安全高效地传输能量和信号。
特点
- 无接触传输，免维护、无磨损，大大提高了系统的可用性
- 采用即插即用和 M12 插头连接，安装和调试简单，最大限度地减少停机时间
- 防护等级高（IP67），即使在恶劣的环境条件下也能安全运行
- 高达 120 W 的强大能量传输，集成过温保护功能
- 支持单向和双向信号传输，是模块化制造工艺的理想选择
非接触式信号和电源的推荐产品
BIC005C
用于 IO-Link 信号传输的电感耦合器
BIC000A
用于信号传输的电感耦合器
BIC0007
用于供电的电感耦合器
BIC0087
用于 IO-Link 信号传输的电感耦合器
BIC005C
用于 IO-Link 信号传输的电感耦合器
- 功能
- Uni IO-Link
- 型号形式
- 单向
- 传输距离
- 0...5 mm
- 组件
- 远程端
- 接口
- IO-Link 1.0
- 接口
- 插接器, M12x1-母头, 5-针
- 输出电压
- 24 VDC
- 输出额定电流
- 0.5 A
- 外壳材料
- PBT
- 尺寸
- 40 x 40 x 63 mm
- 环境温度
- -5...55 °C
- 防护等级
- IP67
- 传输率
- COM2 (38.4 kBaud)
- 过程数据输出
- 0 Byte
- SIO模式
- 否
BIC000A
用于信号传输的电感耦合器
- 功能
- 信号传输
- 型号形式
- 单向
- 数字输入端
- 8x PNP
- 传输距离
- 0...5 mm
- 组件
- 远程端
- 接口
- 插接器, M12x1-母头, 12-针
- 输出电压
- 24 VDC
- 输出额定电流
- 0.5 A
- 外壳材料
- 镀镍黄铜, 涂层
- 尺寸
- Ø 30 x 106 mm
- 环境温度
- 0...55 °C
- 防护等级
- IP67
BIC0007
用于供电的电感耦合器
- 功能
- Power Only
- 传输距离
- 0...5 mm
- 组件
- 基础型
- 接口
- 插接器，M12x1公头，4针
- 测量工作电压Ue
- 24 VDC
- 外壳材料
- 镀镍黄铜, 涂层
- 尺寸
- Ø 30 x 100 mm
- 环境温度
- -5...55 °C
- 防护等级
- IP67
BIC0087
用于 IO-Link 信号传输的电感耦合器
- 功能
- IO-Link
- 型号形式
- 双向
- 传输距离
- 0...5 mm
- 组件
- 远程端
- 接口
- 插接器, M12x1-母头, 5-针
- 输出电压
- 24 VDC
- 输出额定电流
- 1.5 A
- 输出电流，最大
- 2.2 A
- 外壳材料
- 不锈钢, -
- 尺寸
- Ø 30 x 85 mm
- 环境温度
- -5...70 °C
- 防护等级
- IP67
- 传输率
-
COM2 (38.4 kBaud)
COM3 (230.4 kBaud) - 附加循环时间
- 0 ms
- 过程数据输入
- 0~32字节
- 过程数据输出
- 0~32字节
- SIO模式
- 否
- Secondary features
-
Identification
Device Discovery
Operating Hours Counter
Boot Cycle Counter
Extreme Environment Status
Storage Usage Monitoring
Variant Configuration - Secondary features for condition monitoring
-
Vibration monitoring
Internal temperature monitoring
