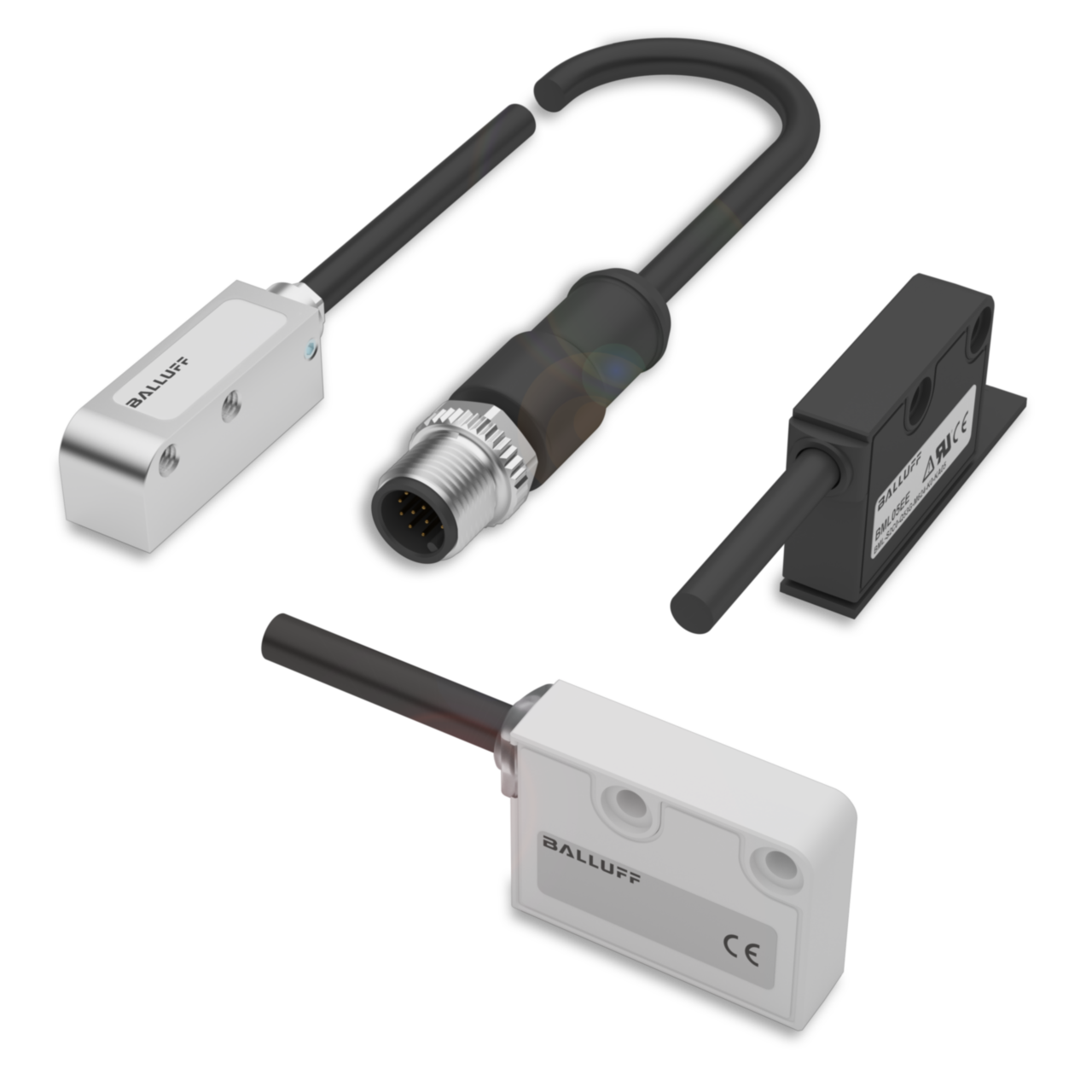

增量式距离测量系统和角度测量系统
磁编码式传感器
可用于:
4 系列
仅支持 CAD 模型下载
巴鲁夫的增量式编码器几乎适用于任何测量长度，可在广泛的工业应用中实现精确的增量式位置测量。它们提供可靠的位置和速度信息，尤其适用于动态运动控制任务。
增量式角度测量也可用于特殊应用。这完全是借助磁编码磁尺实现的，该磁尺专为较大半径而设计。因此，该系统适用于需要精确测量旋转位置的大直径旋转应用。适用于小直径的经典增量式角度传感器不属于该产品系列。
特点
- 几乎可以测量任何长度的精确增量位移测量
- 增量式角度测量完全采用磁尺，适合大半径测量
- 采用 Permagnet® 技术的磁尺长期稳定，系统可用性高
- 坚固的金属或塑料外壳，使用寿命长
- 节省空间的设计，易于集成
- 可根据需要延长测量长度，甚至超过 100 米
- 可自由配置参考点
- 系统灵活，也适用于弯曲轨道
4 系列
|
系列
|
基准信号 | 接口 | 分辨率，绝对 | 读取距离 | 工作电压Ub | 外壳材料 | 连接方式 | 防护等级 | 许可/一致性 | 行动 |
|---|---|---|---|---|---|---|---|---|---|---|
| 无基准信号, 磁极周期 | 数字量A/B (RS422), 数字量A/B (HTL) | 10 µm, 100 µm, 50 µm, 500 µm | 0.01...6.5 mm | 4.75~5.25 VDC, 10~30 VDC | 塑料 | 电缆 | IP67 | UKCA, cURus, CE, WEEE | ||
| 一个基准点, 磁极周期, 无基准信号 | 数字量A/B (RS422), 模拟量sin/cos (1 Vpp ± 0,35 V) | 1 µm, 2 µm, 5 µm, 10 µm | 0.01...0.35 mm | 4.75~5.25 VDC | 金属 | 电缆 | IP67 | UKCA, cURus, CE, WEEE | ||
| 一个基准点, 磁极周期, 无基准信号 | 数字量A/B (RS422), 模拟量sin/cos (1 Vpp ± 0,35 V) | 1 µm, 2 µm, 5 µm, 10 µm, 100 µm, 200 µm, 500 µm, 1000 µm, 2000 µm, 0.9765625 µm, 0.25 µm, 0.5 µm, 20 µm, 25 µm, 50 µm, 250 µm, 2500 µm, 0.48828125 µm, 0.244140625 µm | 0.01...1.8 mm | 4.75~5.25 VDC | 金属 | 电缆, 电缆及插接器 | IP67 | UKCA, cURus, CE, WEEE | ||
| 数字量A/B (HTL) | 100 µm, 200 µm, 500 µm, 1000 µm, 2000 µm | 0.01...2.0 mm | 10~30 VDC | 塑料 | 电缆 | IP67 | UKCA, cURus, CE, WEEE |
