压光过程中的高效控制和监测
IO-Link 主站可最大限度地提高压延机的生产率

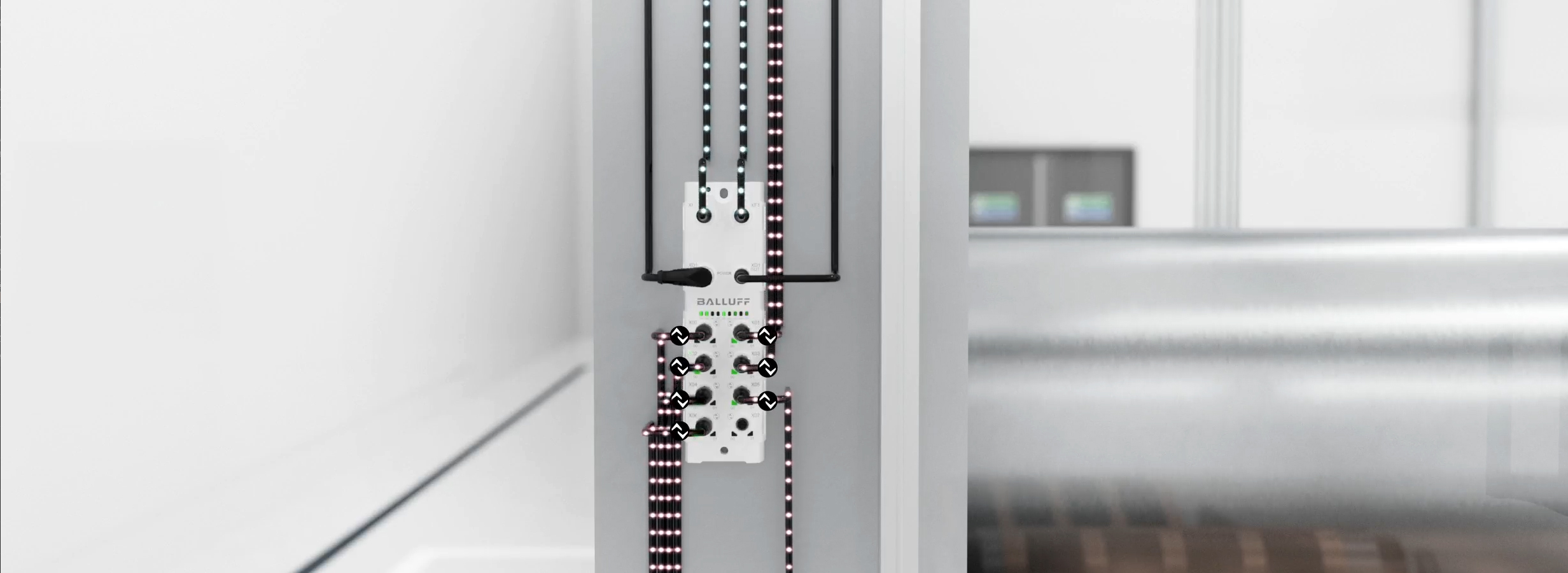

在压延过程中，电极箔等材料通过辊筒进行压制，以获得均匀的厚度和表面结构，这是电池生产的一个重要步骤，对电池的性能和使用寿命有重大影响。使用传感器对轧制间隙、温度和接触压力等参数进行精确控制，对于确保产品质量的一致性至关重要。在压延机上安装 IO-Link 主站可显著提高生产效率。IO-Link 主站每个端口最多可连接 8 个 IO-Link 传感器和执行器，从而确保实时全面地记录所有相关过程数据。集成的诊断功能可对状态数据进行持续监控，从而支持预测性维护并最大限度地减少计划外停机时间。
特殊功能
- 每个端口最多可连接 8 个 IO-Link 传感器和执行器，对机器参数进行全面监控
- 通过 IO-Link 主站进行灵活的参数设置并适应不同的生产条件
- 采用标准化的 IO-Link 连接，安装简单，减少布线工作量
- 支持 IIoT 协议（如 MQTT），可无缝集成到更高级别的系统中
- 用于检测异常和优化维护间隔的集成诊断功能
推荐用于优化压光过程的 IO-Link 产品
用于 Profinet 的网络模块
带 PPS 外壳的 Profinet 网络模块
用于 EtherCAT 的网络模块
IO-Link 传感器/执行器集线器
带 PA 外壳的 IO-Link 传感器/执行器集线器
用于 Profinet 的网络模块
- 接口
- Profinet
- Interface IIoT
- REST API
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格A
- 输出电流，最大
- 4 A
- 快速启动 (FSU)
- 是
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- M12x1-插头, 5-针, L-编码
- 接口 (电源输出)
- M12x1-插口, 5-针, L-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 16 A
- 总电流UA，执行器
- 16 A
- 外壳材料
- 压铸锌, 镀镍
- 尺寸
- 68 x 31.7 x 224 mm
- 环境温度
- -5...70 °C
- 防护等级
- IP67
- IO-Link版本
- 1.1
- Safety Hub Support
- 是
带 PPS 外壳的 Profinet 网络模块
- 接口
- IO-Link 1.1
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- 弹力端子, 4-针
- 数字输入端
- 16x NPN
- 数字输出端
- 16x NPN
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 2 A
- 开关电流
- 16x 350 mA
- 总电流UA，执行器
- 4 A
- 外壳材料
- PA 6.6
- 尺寸
- 77.5 x 50.9 x 86.8 mm
- 环境温度
- -20...50 °C
- 防护等级
- IP20
- 传输率
- COM3 (230.4 kBaud)
- 过程数据周期，最小
- 0.6 ms
- 过程数据输入
- 2 Byte
- 过程数据输出
- 2 Byte
用于 EtherCAT 的网络模块
- 接口
- EtherCAT
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格A
- 输出电流，最大
- 2 A
- 显示
- 否
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- 7/8"-插头, 5-针
- 接口 (电源输出)
- 7/8"-插口, 5-针
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 9.0 A
- 总电流UA，执行器
- 9.0 A
- 外壳材料
- 压铸锌, 镀镍
- 尺寸
- 68 x 37.9 x 224 mm
- 环境温度
- -5...70 °C
- 防护等级
- IP67
- IO-Link版本
- 1.1
IO-Link 传感器/执行器集线器
- 接口
- IO-Link 1.1
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插头, 4-针, A-编码
- 接口 (电源输入)
- 7/8"-插头, 5-针
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 扩展端口
- 是
- 通道独立监控
- 是
- 总电流US，传感器
- 9.0 A
- 开关电流
- 16x 2 A
- 总电流UA，执行器
- 9.0 A
- 外壳材料
- 锌, 压铸
- 尺寸
- 68 x 32.4 x 181.5 mm
- 环境温度
- -5...55 °C
- 防护等级
- IP67, 已拧紧螺栓的状态
- 传输率
- COM2 (38.4 kBaud)
- 过程数据周期，最小
- 6.2 ms
- 过程数据输入
- 8 Byte
- 过程数据输出
- 2 Byte
带 PA 外壳的 IO-Link 传感器/执行器集线器
- 接口
- IO-Link 1.1
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插头, 4-针, A-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 扩展端口
- 是
- 总电流US，传感器
- 4 A
- 开关电流
- 16x 350 mA
- 总电流UA，执行器
- 4 A
- 外壳材料
- PA, 透明
- 尺寸
- 50 x 30.8 x 115 mm
- 环境温度
- -20...70 °C
- 防护等级
- IP67, 已拧紧螺栓的状态
- 传输率
- COM2 (38.4 kBaud)
- 过程数据周期，最小
- 3.5 ms
- 过程数据输入
- 2 Byte
- 过程数据输出
- 2 Byte
