优化和监控切割工艺
利用 IO-Link 主站和传感器进行连续控制和过程监控

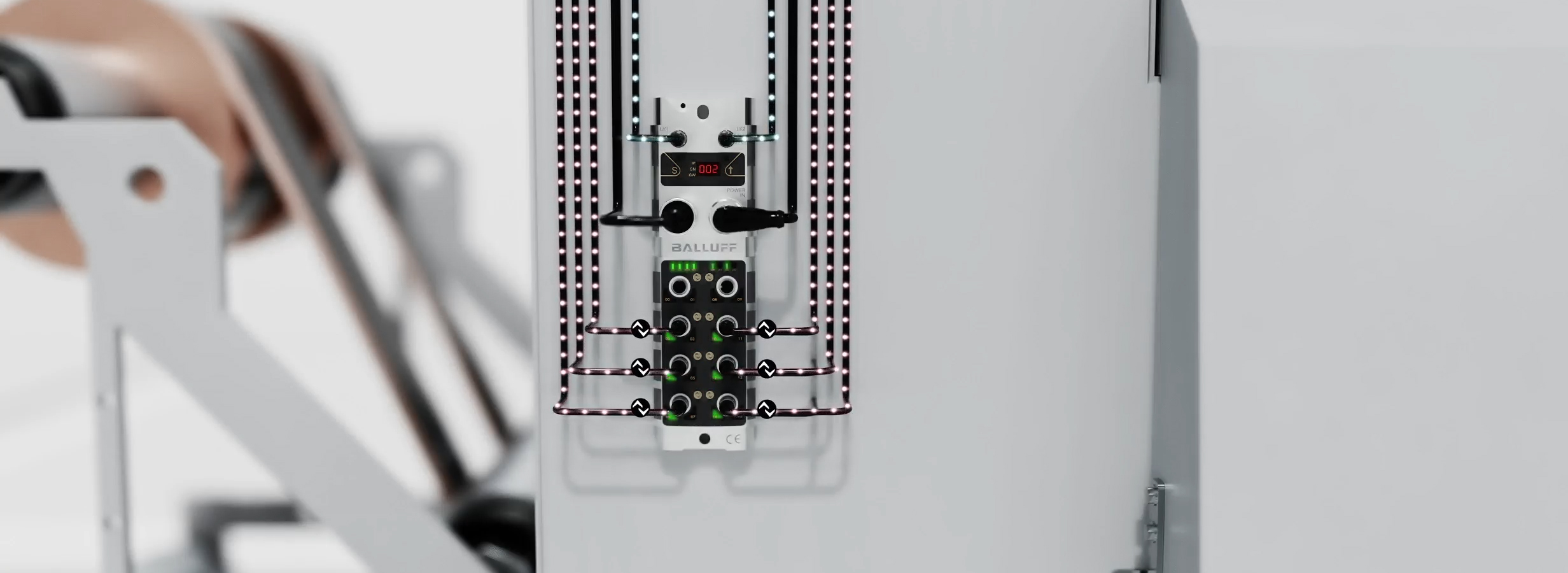

在电池生产过程中，切割是一个重要的步骤，在这一步骤中，多余的材料被精确地切除，使电极成为所需的形状。切割后，需要进行真空干燥，以去除电极上残留的水分。通过 IO-Link 和 IO-Link 主站，可以集中监控所有相关参数。通过 IO-Link 主站，可以连接多个传感器和执行器，实时向机器控制器发送数据。这样就能更好地监控切割和干燥过程中的刀具磨损、温度和压力，确保生产质量并减少计划外停机时间。
- 通过 IO-Link 主站集中控制和监控所有过程参数
- 通过 IO-Link 进行灵活调整和简单参数设置
- 实时诊断，及早发现偏差
- 标准化连接，减少布线工作量
高效切割工艺的推荐产品
BNI00EN
Profinet 网络模块
BNI00K4
带 PPS 外壳的 Profinet 网络模块
BNI00HA
用于 EtherCAT 的网络模块
BNI0046
IO-Link 传感器/执行器集线器
BNI007Z
带 PA 外壳的 IO-Link 传感器/执行器集线器
BNI00EN
Profinet 网络模块
- 接口
- Profinet
- Interface IIoT
- REST API
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格A
- 输出电流，最大
- 4 A
- 快速启动 (FSU)
- 是
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- M12x1-插头, 5-针, L-编码
- 接口 (电源输出)
- M12x1-插口, 5-针, L-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 16 A
- 总电流UA，执行器
- 16 A
- 外壳材料
- 压铸锌, 镀镍
- 尺寸
- 68 x 31.7 x 224 mm
- 环境温度
- -5...70 °C
- 防护等级
- IP67
- IO-Link版本
- 1.1
- Safety Hub Support
- 是
BNI00K4
带 PPS 外壳的 Profinet 网络模块
- 接口
- Profinet
- Interface IIoT
- REST API, MQTT
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格A
- 输出电流，最大
- 2 A
- 快速启动 (FSU)
- 是
- 显示
- 否
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- 7/8"-插头, 5-针
- 接口 (电源输出)
- 7/8"-插口, 5-针
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 9.0 A
- 总电流UA，执行器
- 9.0 A
- 外壳材料
- 塑料
- 尺寸
- 68 x 42.9 x 226 mm
- 环境温度
- -25...70 °C
- 防护等级
- IP67
- IO-Link版本
- 1.1.3
- Safety Hub Support
- 是
BNI00HA
用于 EtherCAT 的网络模块
- 接口
- EtherCAT
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格A
- 输出电流，最大
- 2 A
- 显示
- 否
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- 7/8"-插头, 5-针
- 接口 (电源输出)
- 7/8"-插口, 5-针
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 9.0 A
- 总电流UA，执行器
- 9.0 A
- 外壳材料
- 压铸锌, 镀镍
- 尺寸
- 68 x 37.9 x 224 mm
- 环境温度
- -5...70 °C
- 防护等级
- IP67
- IO-Link版本
- 1.1
BNI0046
IO-Link 传感器/执行器集线器
- 接口
- IO-Link 1.1
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插头, 4-针, A-编码
- 接口 (电源输入)
- 7/8"-插头, 5-针
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 扩展端口
- 是
- 通道独立监控
- 是
- 总电流US，传感器
- 9.0 A
- 开关电流
- 16x 2 A
- 总电流UA，执行器
- 9.0 A
- 外壳材料
- 压铸锌, 镀镍
- 尺寸
- 68 x 32.4 x 181.5 mm
- 环境温度
- -5...55 °C
- 防护等级
- IP67, 已拧紧螺栓的状态
- 传输率
- COM2 (38.4 kBaud)
- 过程数据周期，最小
- 6.2 ms
- 过程数据输入
- 8 Byte
- 过程数据输出
- 2 Byte
BNI007Z
带 PA 外壳的 IO-Link 传感器/执行器集线器
- 接口
- IO-Link 1.1
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插头, 4-针, A-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 扩展端口
- 是
- 总电流US，传感器
- 4 A
- 开关电流
- 16x 350 mA
- 总电流UA，执行器
- 4 A
- 外壳材料
- PA, 透明
- 尺寸
- 50 x 30.8 x 115 mm
- 环境温度
- -20...70 °C
- 防护等级
- IP67, 已拧紧螺栓的状态
- 传输率
- COM2 (38.4 kBaud)
- 过程数据周期，最小
- 3.5 ms
- 过程数据输入
- 2 Byte
- 过程数据输出
- 2 Byte
