新一代槽形光栅
检测、测量、识别 - 使用光学传感器的简单方法
槽形光栅是一种光电传感器，发射器和接收器集成在一个外壳中。它们是工业的眼睛：
它们可以快速且精准地识别物体、测量距离和检查填充水平 - 所有这些都无需接触。
这使得它们成为现代自动化解决方案中不可或缺的一部分。
随着第三代槽型光栅的推出，巴鲁夫除了优化产品组合外，还提供了高性价比型号。
关注要点：高性价比型号
随着新一代槽型光栅的推出，巴鲁夫还提供了几个基础型号，作为产品组合的延伸。这种入门级型号在功能性和用户友好性之间实现了完美平衡，并采用了极为坚固的设计。
对于需要既经济又可靠的传感器解决方案的用户来说，这些槽形光栅是理想的解决方案。它们使用红光，专注于相关的基本功能，同时实现了成本优化，但并不影响巴鲁夫一贯的稳定质量：由于采用了坚固的金属外壳，即使在苛刻的工业条件下，光电传感器也能检测到任何颜色和表面的物体。
特点
- 成本优化的经济型解决方案
- 可见的红色发射光使对准和监测变得简单
- 无论物体的颜色和表面如何，都能进行可靠的检测

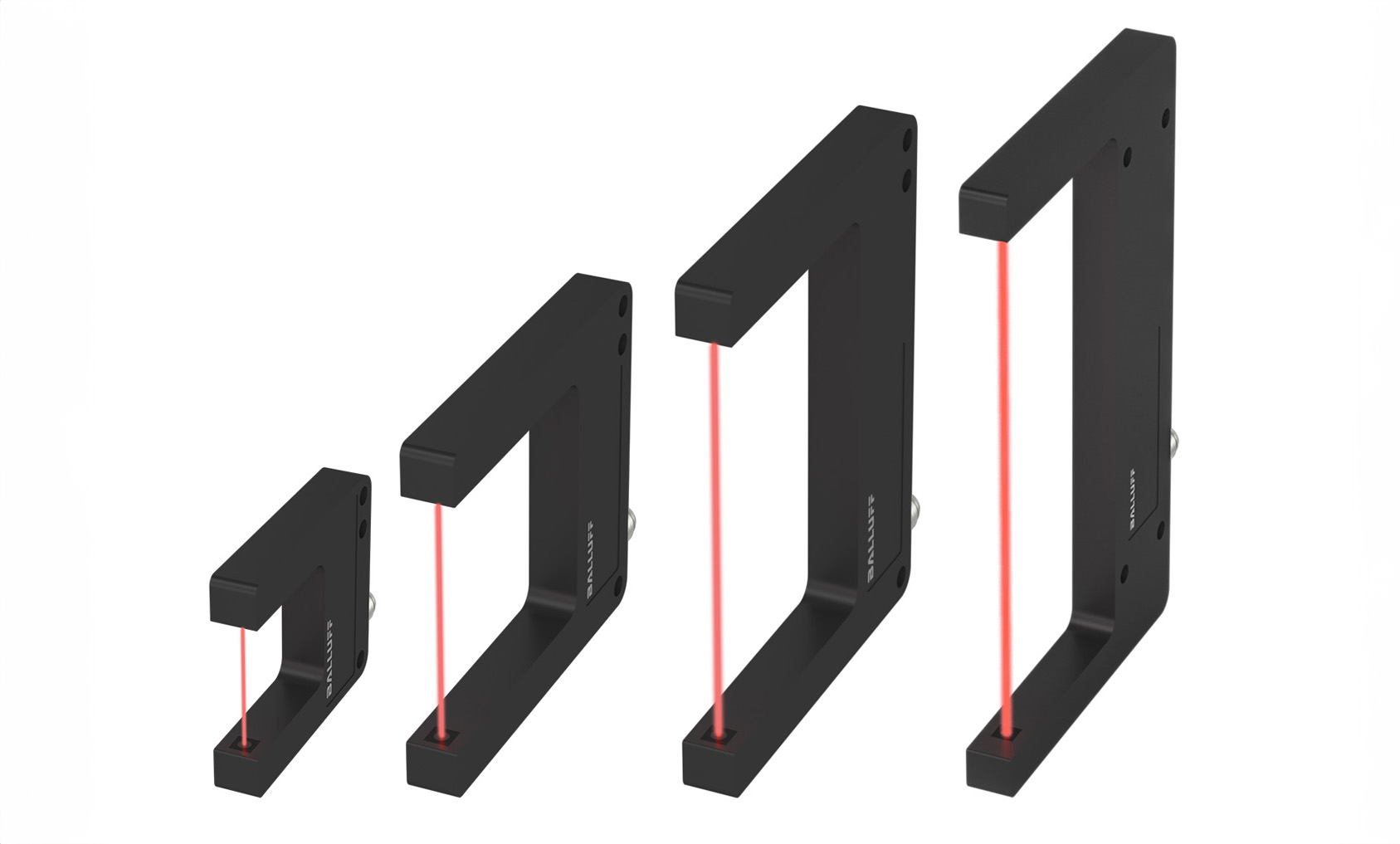

- 30 毫米、50 毫米和 80 毫米三种槽宽，满足不同需求
面向未来的完美装备 - IO-Link 等
IO-Link 开启了微调和数据通信的新世界 - 智能、简单、快速。该通信标准不仅能精确调整传感器参数，还能持续监控信号质量。这使得这些槽形光栅的变体具有明显的前瞻性。
利用我们的先进技术优化您的生产流程：5 kHz 的更高开关频率、改进的小工件检测功能以及更高的功能储备确保了最高的效率和可靠性。槽型光栅配有集成脉冲扩展器，即使是短信号也能可靠地检测到，因此不会丢失任何数据。
特殊功能
- 在 SIO 模式下运行，可通过 IO-Link 进行开关输出和信号监控
- 无需人工干预即可更换设备，并可将数据存储在主站中
- 集成脉冲拉伸功能
新一代槽形光栅的共同特点
IP67 压铸锌外壳，可在恶劣环境中使用
与现有型号完全兼容
发射器和接收器在外壳内完全对准 - 无需校准
采用实用的即插即用系统，可立即投入使用
产品

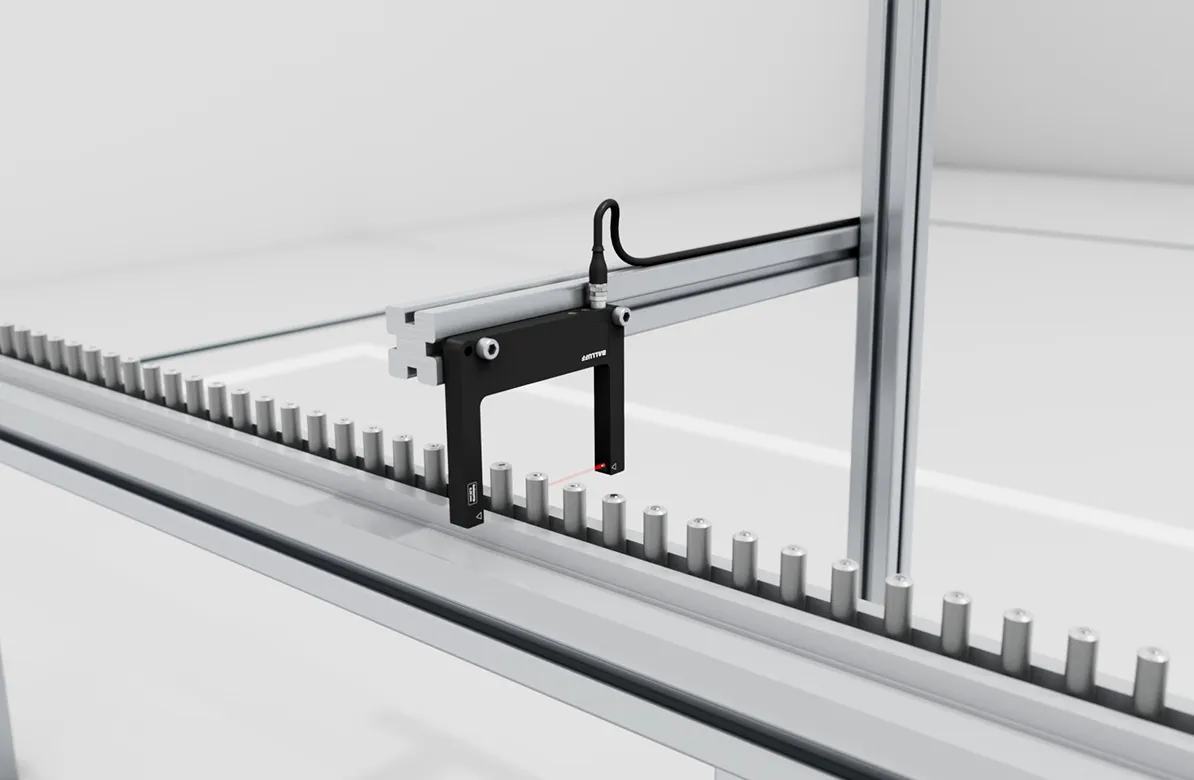

槽型光栅 BGL 入门级型号
- 尺寸
- 10 x 50 x 68 mm
- 叉头宽度
- 30 mm
- 接口
- 推拉式 NO(PNP)/NC(NPN)
- 功能原理
- 槽型光电式传感器
- 功能原理，光学
- 对射型传感器
- 辐射特性
- 发散
- 光线类型
- LED，红光
- 光斑大小
- Ø 0.85 mm 光射出
- 接口
- 插接器，M8x1公头，3针
- 外壳材料
-
锌, 压铸, 涂层，黑色
PUR, PA 6.6 - 感应面，材料
- 玻璃
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
UKCA
WEEE
cULus
- 尺寸
- 10 x 70 x 88 mm
- 叉头宽度
- 50 mm
- 接口
- 推拉式 NO(PNP)/NC(NPN)
- 功能原理
- 槽型光电式传感器
- 功能原理，光学
- 对射型传感器
- 辐射特性
- 发散
- 光线类型
- LED，红光
- 光斑大小
- Ø 1 mm 光射出
- 接口
- 插接器，M8x1公头，3针
- 外壳材料
-
锌, 压铸, 涂层，黑色
PUR, PA 6.6 - 感应面，材料
- 玻璃
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
UKCA
WEEE
cULus
- 尺寸
- 10 x 100 x 88 mm
- 叉头宽度
- 80 mm
- 接口
- 推拉式 NO(PNP)/NC(NPN)
- 功能原理
- 槽型光电式传感器
- 功能原理，光学
- 对射型传感器
- 辐射特性
- 发散
- 光线类型
- LED，红光
- 光斑大小
- Ø 1.2 mm 光射出
- 接口
- 插接器，M8x1公头，3针
- 外壳材料
-
锌, 压铸, 涂层，黑色
PUR, PA 6.6 - 感应面，材料
- 玻璃
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
UKCA
WEEE
cULus

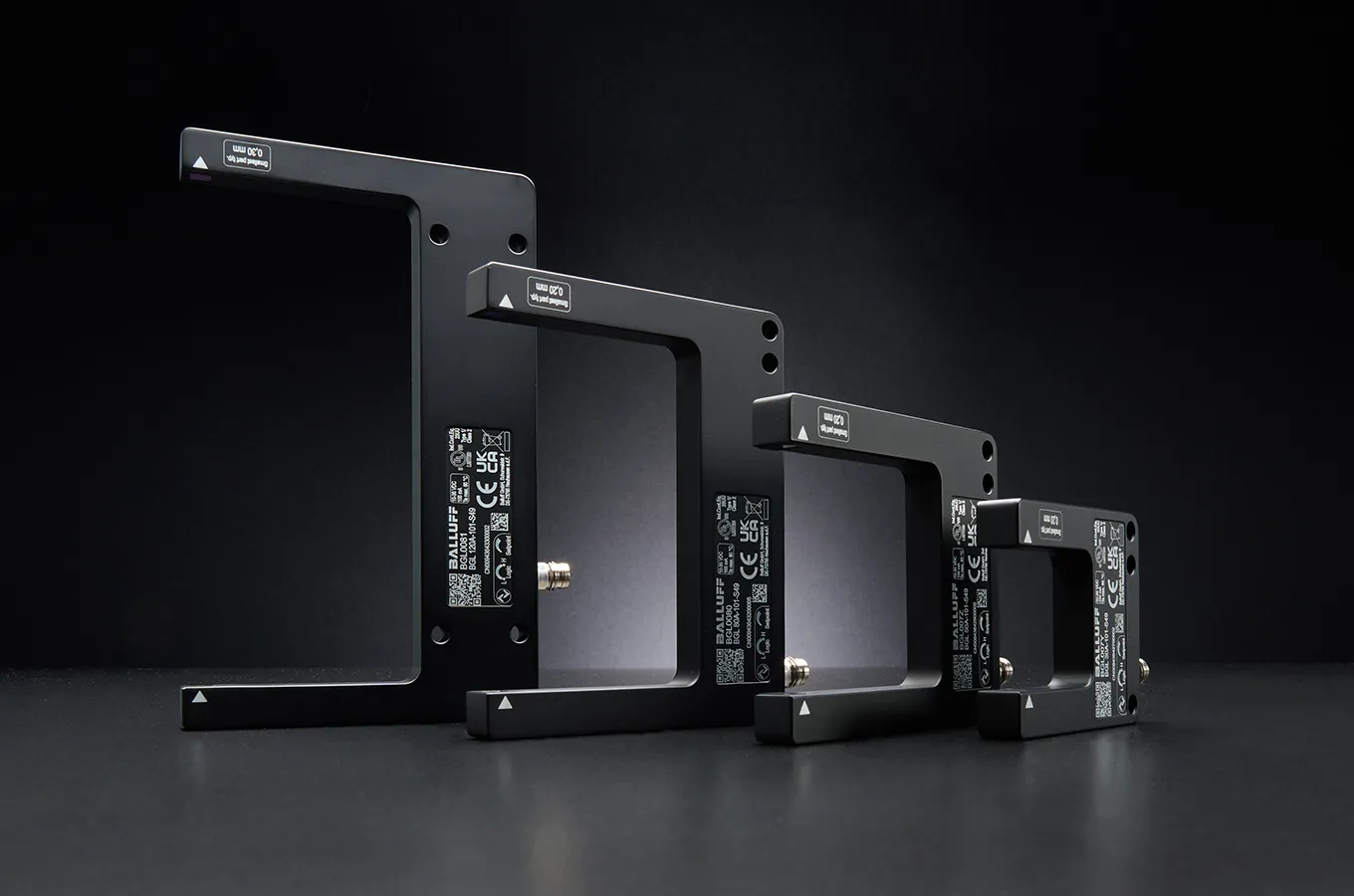

带 IO-Link 的 BGL 槽形光栅
- 尺寸
- 10 x 50 x 59 mm
- 叉头宽度
- 30 mm
- 接口
-
IO-Link-Device 1.1.3
推挽式 /IO-Link NO(PNP)/NC(NPN) - 功能原理
- 槽型光电式传感器
- 功能原理，光学
- 对射型传感器
- 辐射特性
- 发散
- 光线类型
- LED，红光
- 光斑大小
- Ø 0.85 mm 光射出
- 接口
- 插接器，M8x1公头，3针
- 外壳材料
-
锌, 压铸, 涂层，黑色
PUR, PA 6.6 - 感应面，材料
- 玻璃覆膜
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
UKCA
cULus
WEEE
- 尺寸
- 10 x 70 x 79 mm
- 叉头宽度
- 50 mm
- 接口
-
IO-Link-Device 1.1.3
推挽式 /IO-Link NO(PNP)/NC(NPN) - 功能原理
- 槽型光电式传感器
- 功能原理，光学
- 对射型传感器
- 辐射特性
- 发散
- 光线类型
- LED，红光
- 接口
- 插接器，M8x1公头，3针
- 外壳材料
-
锌, 压铸, 涂层，黑色
PUR, PA 6.6 - 感应面，材料
- 玻璃覆膜
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
UKCA
cULus
WEEE
- 尺寸
- 10 x 100 x 79 mm
- 叉头宽度
- 80 mm
- 接口
-
IO-Link-Device 1.1.3
推挽式 /IO-Link NO(PNP)/NC(NPN) - 功能原理
- 槽型光电式传感器
- 功能原理，光学
- 对射型传感器
- 辐射特性
- 发散
- 光线类型
- LED，红光
- 接口
- 插接器，M8x1公头，3针
- 外壳材料
-
锌, 压铸, 涂层，黑色
PUR, PA 6.6 - 感应面，材料
- 玻璃覆膜
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
UKCA
cULus
WEEE
- 尺寸
- 10 x 140 x 84 mm
- 叉头宽度
- 120 mm
- 接口
-
IO-Link-Device 1.1.3
推挽式 /IO-Link NO(PNP)/NC(NPN) - 功能原理
- 槽型光电式传感器
- 功能原理，光学
- 对射型传感器
- 辐射特性
- 发散
- 光线类型
- LED，红光
- 接口
- 插接器，M8x1公头，3针
- 外壳材料
-
锌, 压铸, 涂层，黑色
PUR, PA 6.6 - 感应面，材料
- 玻璃覆膜
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
UKCA
cULus
WEEE
槽型光栅的优势
灵活性：多种尺寸和光类型，可满足不同的应用要求
高精度：即使是最小和最透明的物体，也能以最高的精度和重复性进行检测。
多种应用选择：是检测边缘、孔、缝隙以及包装、印刷和装配过程的理想之选。
可靠性：即使在恶劣的环境条件下也能保持稳定的性能，对振动和机械应力有很强的抵抗能力。
免维护：无活动部件，磨损小，维护成本低，使用寿命更长。
抗干扰能力强：对环境光和电磁干扰不敏感
应用和使用案例

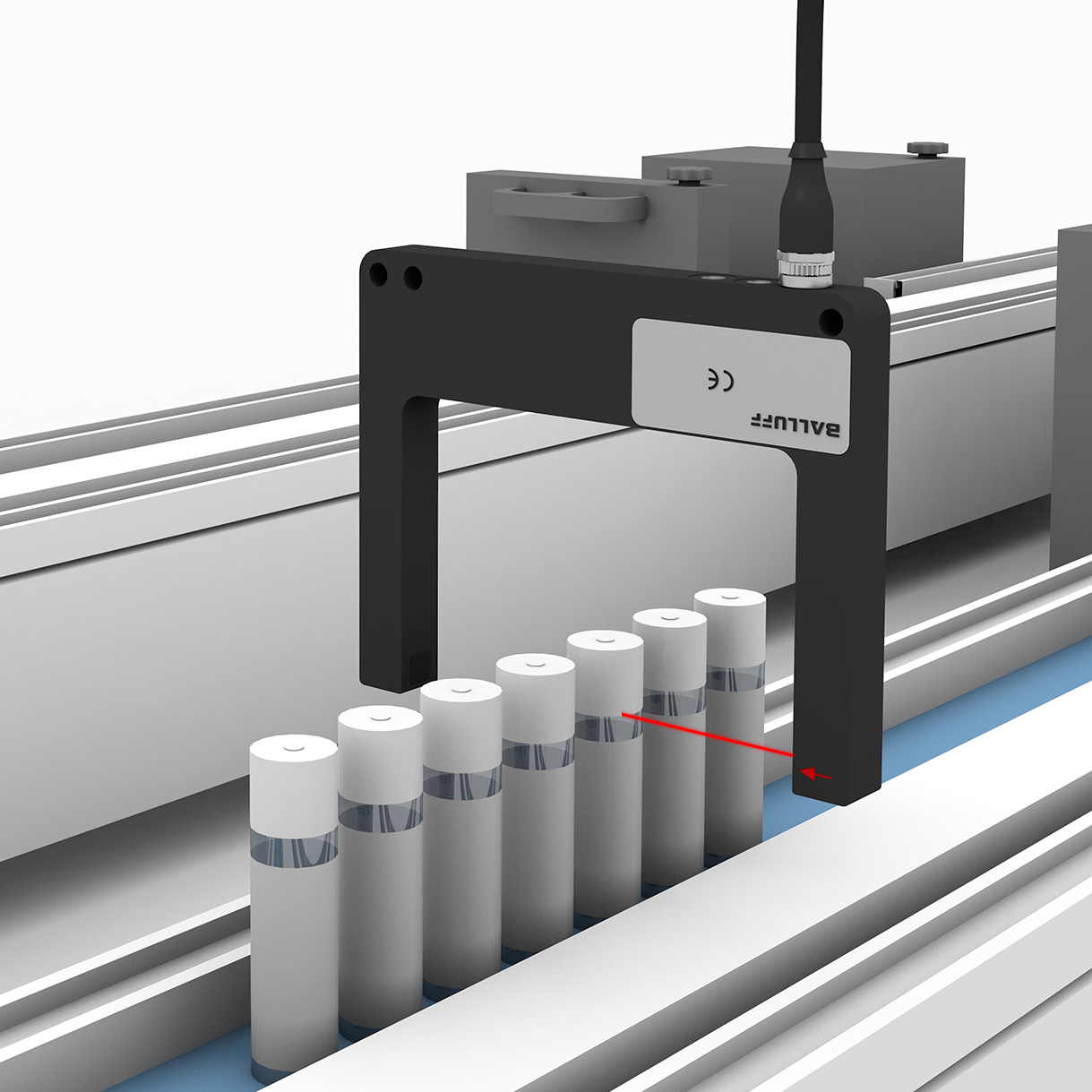

存在监测

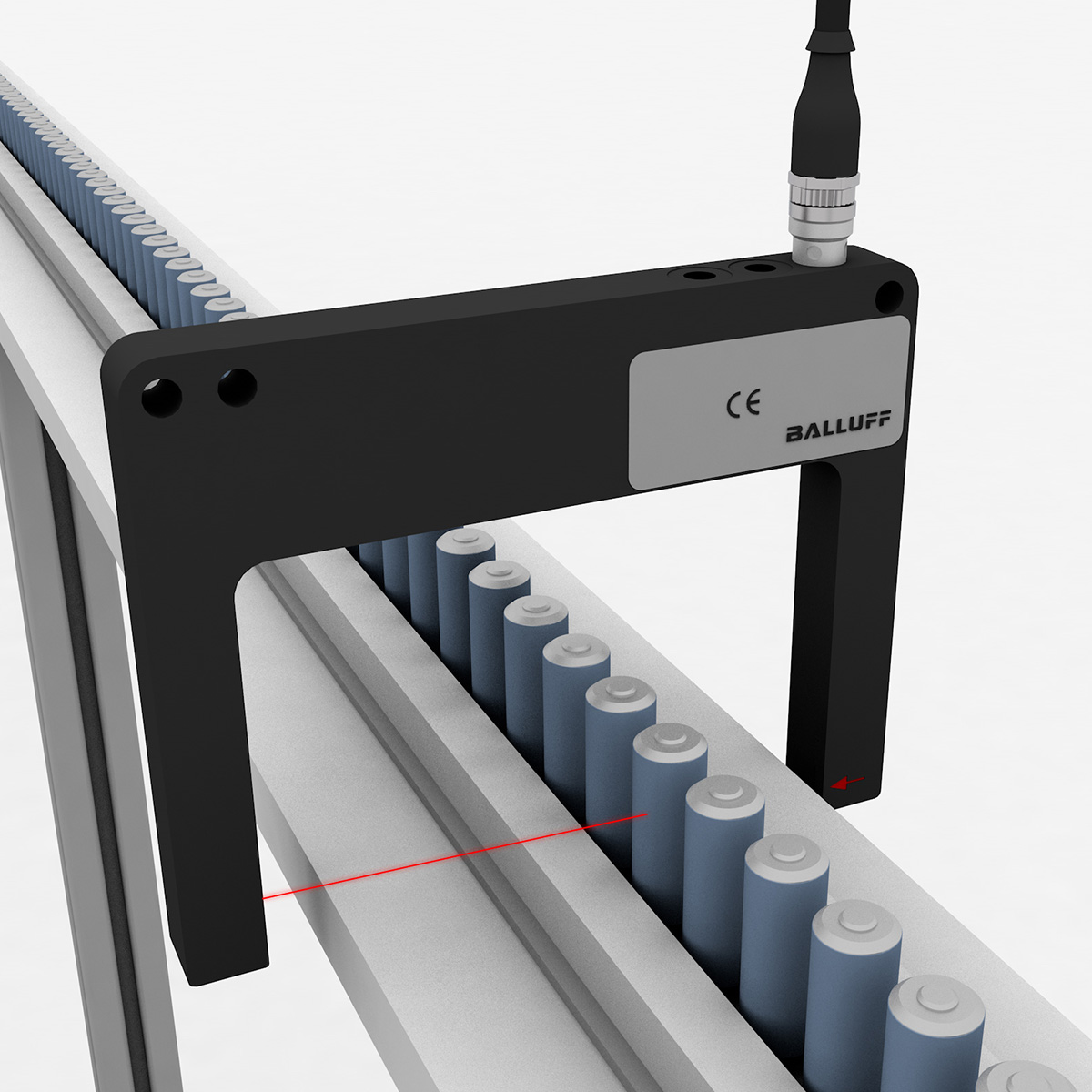

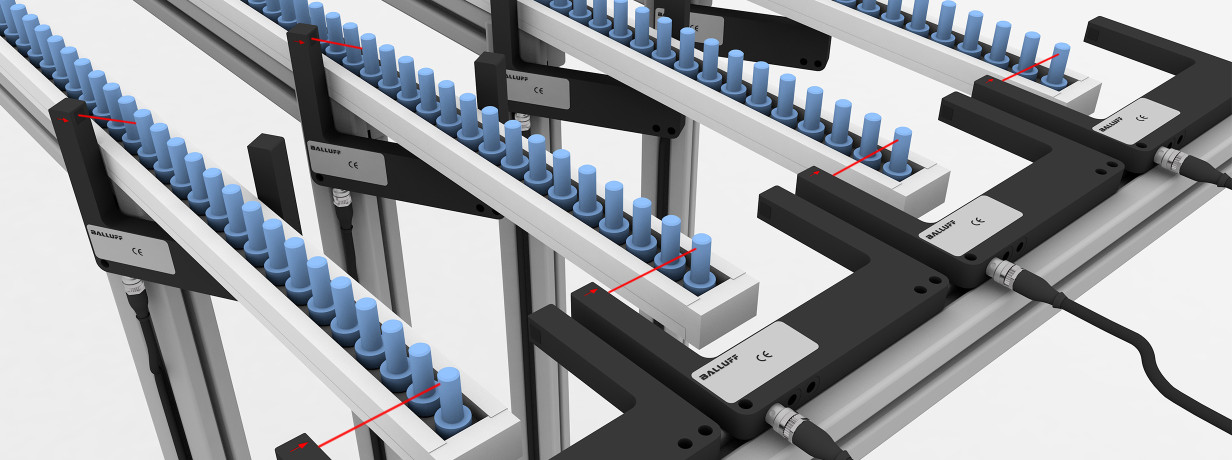

物体检测和计数
传送带的通过控制
进料装置的拥堵控制
灌装系统的流量控制
定位（仅限末端位置）

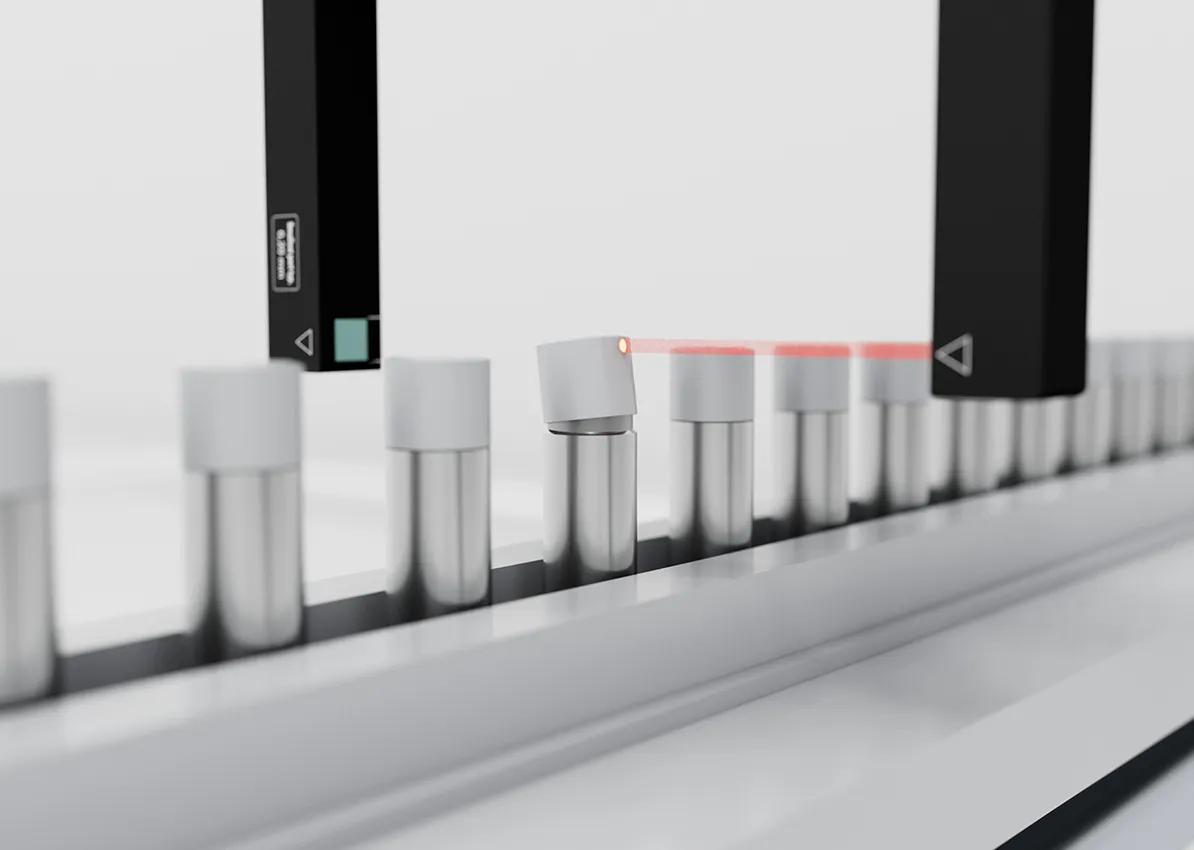

检查尺寸
旋转部件的不平衡 喷射控制
薄膜和金属丝检测
速度测量
使用哪种类型的光，何时使用？
-
红光
红光是真正的多面手，由于能见度高，特别容易操作。
-
红外光
人眼不可见，可提高安全性并将环境光的干扰降至最低。建议在脏污严重的环境中使用。
-

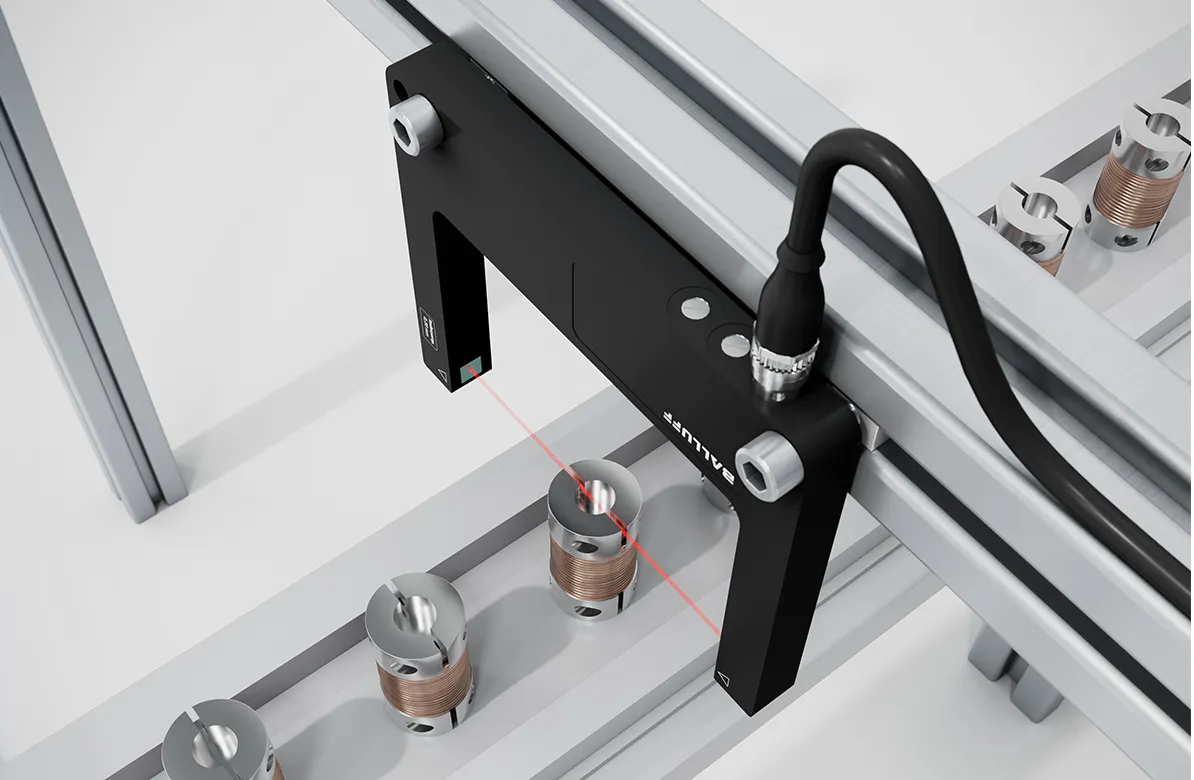

激光
确保精确定位和快速移动探测的最佳效果
-
特殊波长
适用于水和其他液体、玻璃或基板
