数据传输
生产线末端包装

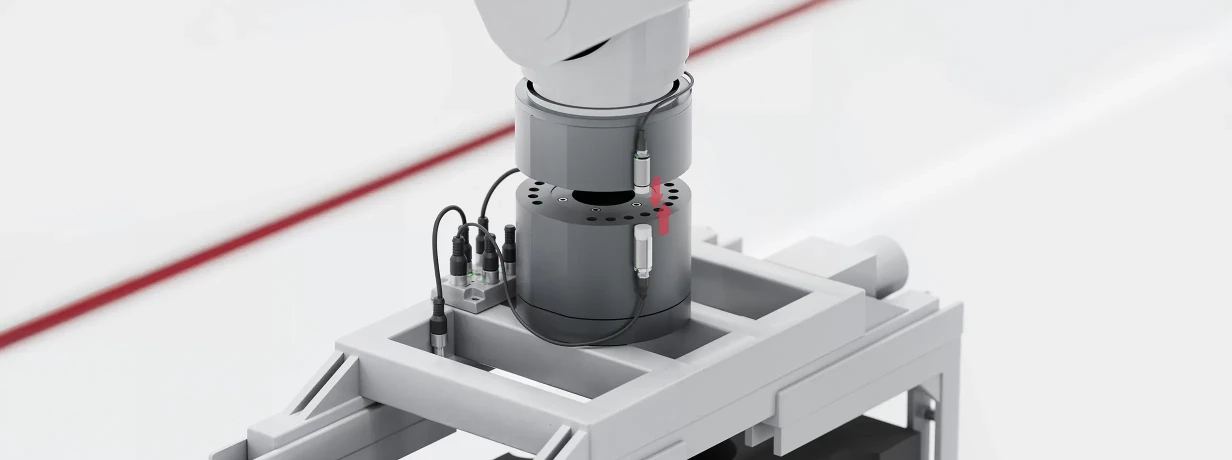

在生产线末端的包装系统中，例如输送、码垛和拉伸缠绕系统，控制架构对于确保稳定运行、可扩展性和高可用性至关重要。这些系统集成了大量分布式传感器和执行器，必须在持续负载下可靠运行。
基于 IO-Link 的控制架构为整个系统提供了一个标准化的数字接口。简化的布线、集中化的参数管理以及持续的诊断功能，使得设备能够采用模块化设计并实现可预测的性能。这有助于实现可扩展的集成，减少停机时间，并提高设备可用性。
主要优势
-
简化长距离安装
IO-Link 通过标准化布线和分布式 IO 集线器，减少了复杂的点对点布线，从而大大简化了大型生产线末端系统的规划和安装。 -
快速调试与设备更换
传感器和执行器可集中配置参数，且无需手动调整即可更换，从而将维护或系统变更期间的停机时间降至最低。 -
适用于设备扩建的可扩展架构
IO-Link 支持输送系统、码垛机及其他工位的模块化扩展，无需重新设计控制方案，也不会增加系统的复杂性。 -
增强的诊断与透明度
通过持续访问设备状态和诊断数据，可实现故障的早期检测、更快的故障排除以及预测性维护策略。 -
提高生产线末端的可用性和 OEE
更少的布线错误、更快的恢复时间以及基于数据的运行，可直接提升设备可用性、吞吐量以及系统的长期可靠性。
支持多协议的网络模块
支持多协议的网络模块
支持多协议的网络模块
电感耦合器
电感耦合器

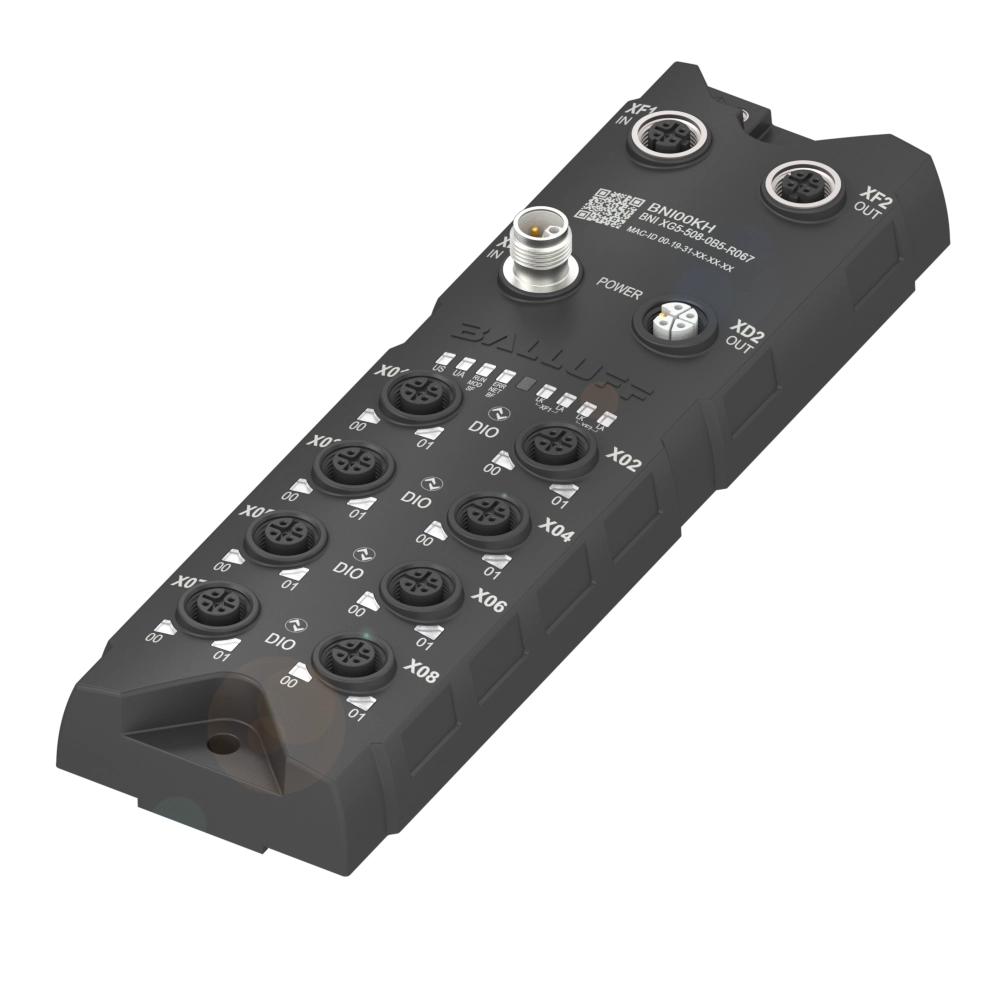

支持多协议的网络模块
- 接口
- Profinet / EtherNet/IP / EtherCAT / Modbus TCP
- Interface IIoT
- REST API, MQTT parsed
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格A
- 输出电流，最大
- 2 A
- 显示
- 否
- 工作电压Ub
- 18~30 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- M12x1-插头, 5-针, L-编码
- 接口 (电源输出)
- M12x1-插口, 5-针, L-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 16 A
- 总电流UA，执行器
- 16 A
- 外壳材料
-
塑料
不锈钢, Inserts - 尺寸
- 68 x 38.3 x 226.2 mm
- 环境温度
- -40...70 °C
- 防护等级
-
IP68
IP69K - IO-Link版本
- 1.1.3
- Safety Hub Support
- 是
- 供货范围
-
接地带
螺栓M4x6 - 不包含在供货范围内
-
标牌
盲塞
支持多协议的网络模块
- 接口
- Profinet / EtherNet/IP / EtherCAT / Modbus TCP
- Interface IIoT
- REST API, MQTT parsed
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格A
- 输出电流，最大
- 4 A
- 显示
- 否
- 工作电压Ub
- 18~30 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- M12x1-插头, 5-针, L-编码
- 接口 (电源输出)
- M12x1-插口, 5-针, L-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 16 A
- 总电流UA，执行器
- 16 A
- 外壳材料
-
塑料
不锈钢, Inserts - 尺寸
- 68 x 38.3 x 226.2 mm
- 环境温度
- -40...70 °C
- 防护等级
-
IP68
IP69K - IO-Link版本
- 1.1.3
- Safety Hub Support
- 是
- 供货范围
-
接地带
螺栓M4x6 - 不包含在供货范围内
-
标牌
盲塞
支持多协议的网络模块
- 接口
- Profinet / EtherNet/IP / EtherCAT / Modbus TCP
- Interface IIoT
- REST API, MQTT
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格A
- 输出电流，最大
- 0.25 A
- 显示
- 否
- 工作电压Ub
- 18~30 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- M12x1-插头, 5-针, L-编码
- 接口 (电源输出)
- M12x1-插口, 5-针, L-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 8x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 4 A
- 外壳材料
-
塑料
不锈钢, Inserts - 尺寸
- 68 x 38.3 x 226.2 mm
- 环境温度
- -40...70 °C
- 防护等级
-
IP68
IP69K - IO-Link版本
- 1.1.3
- 供货范围
-
接地带
螺栓M4x6 - 不包含在供货范围内
-
标牌
盲塞
电感耦合器
- 功能
- IO-Link
- 型号形式
- 双向
- 传输距离
- 0...5 mm
- 组件
- 基础型
- 接口
- 插接器，M12x1公头，4针
- 测量工作电压Ue
- 24 VDC
- 外壳材料
- 不锈钢, -
- 尺寸
- Ø 30 x 85 mm
- 环境温度
- -5...70 °C
- 防护等级
- IP67
- 传输率
-
COM2 (38.4 kBaud)
COM3 (230.4 kBaud)
诊断通道：COM2 (38.4 kBaud) - 附加循环时间
- 0 ms
- 过程数据输入
-
0~32字节
诊断通道：2字节 - 过程数据输出
-
0~32字节
诊断通道：1字节 - SIO模式
- 否
- Secondary features
-
Identification
Device Discovery
Operating Hours Counter
Boot Cycle Counter
Extreme Environment Status
Storage Usage Monitoring
Variant Configuration - Secondary features for condition monitoring
-
Vibration monitoring
Internal temperature monitoring
电感耦合器
- 功能
- IO-Link
- 型号形式
- 双向
- 传输距离
- 0...5 mm
- 组件
- 远程端
- 接口
- 插接器, M12x1-母头, 5-针
- 输出电压
- 24 VDC
- 输出额定电流
- 1.5 A
- 输出电流，最大
- 2.2 A
- 外壳材料
- 不锈钢, -
- 尺寸
- Ø 30 x 85 mm
- 环境温度
- -5...70 °C
- 防护等级
- IP67
- 传输率
-
COM2 (38.4 kBaud)
COM3 (230.4 kBaud) - 附加循环时间
- 0 ms
- 过程数据输入
- 0~32字节
- 过程数据输出
- 0~32字节
- SIO模式
- 否
- Secondary features
-
Identification
Device Discovery
Operating Hours Counter
Boot Cycle Counter
Extreme Environment Status
Storage Usage Monitoring
Variant Configuration - Secondary features for condition monitoring
-
Vibration monitoring
Internal temperature monitoring
