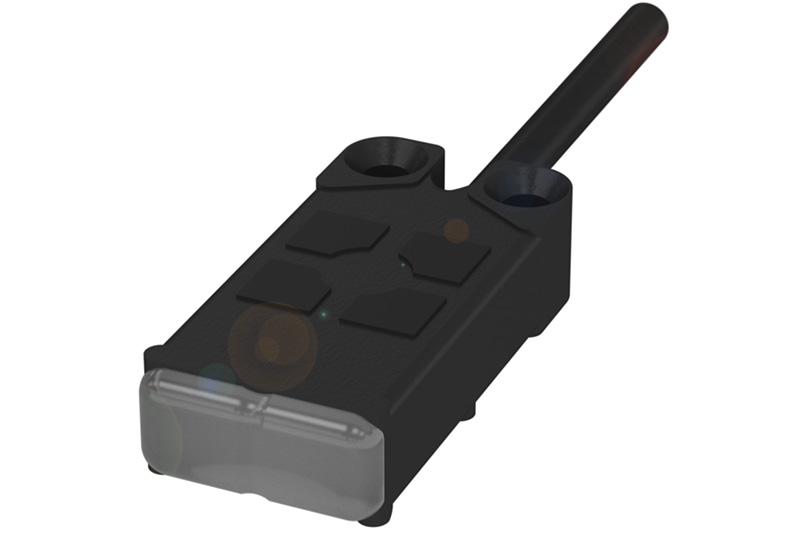

采用迷你长方体设计的电容式传感器
高性能液位和物体检测
新一代 R08 系列电容式传感器的性能得到进一步升级，是物体检测和液位检测的杰出解决方案。它们的应用范围非常广泛，甚至适用于难处理的介质。新一代 BCS R08 具有更好的电子性能、扩展的 IO-Link 功能和简单的多种安装方式，即使在安装空间有限的情况下也能发挥作用。
液位检测和物体检测的优势
采用专利 Smart Level （智能液位）技术的电容式传感器，即使在有湿气、泡沫以及需穿透玻璃和塑料壁上堆积物的情况下，也能可靠地检测填充液位。对于大多数介质，甚至无需后续调整。
在采用标准技术进行物体检测方面，新一代产品的优势在于开关距离更远，因此应用半径更大。
所有这一切都使得新一代 BCS R08 成为一种节省空间、功能强大且普遍适用的解决方案 -- 从半导体行业到医疗技术领域。
特点
- 设计紧凑，节省空间
- 用于导电介质液位检测的 Smart Level 技术
- 带 IO-Link 接口的型号
- 可使用电缆扎带轻松安装在管道上
新功能
- 开关距离增加到 12 毫米
- 改进的泡沫和堆积补偿（Smart Level）
- 检测高导电性介质（Smart Level）
- 扩展的 IO-Link 功能：校准过程值和两个开关输出

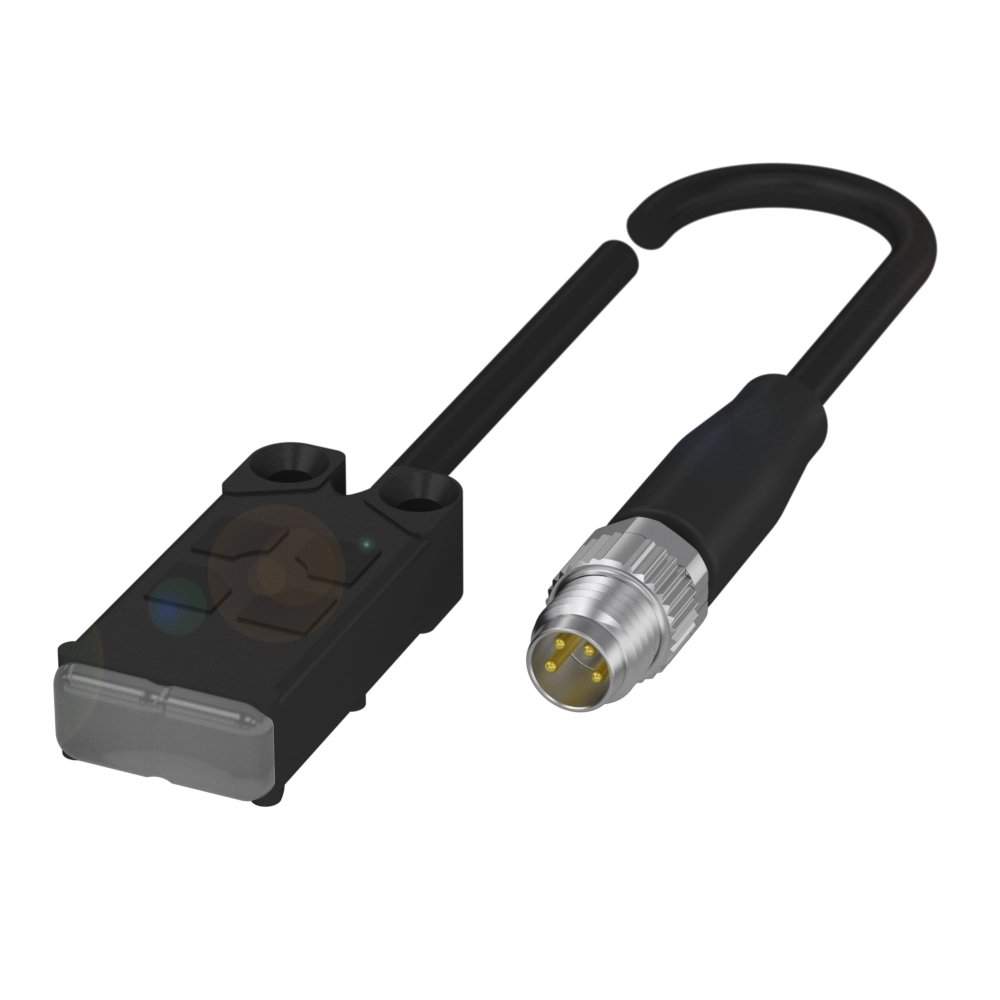

传感器产品
用于物体检测或非导电介质物位检测的标准电容式传感器
带 M8 插头，NO PNP/NC NPN
带 M8 插头，NC PNP/NO NPN
IO-Link，带 M12 插头，NO PNP/NC NPN
带 2 米电缆，NC PNP/NO NPN
带 2 米电缆，NO PNP/NC NPN
带 M8 插头，NO PNP/NC NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 齐平
- 接口
- 电缆及插接器, 0.3 m, PUR
- 开关输出端
- 推拉式 NO(PNP)/NC(NPN)
- 开关频率
- 50 Hz
- 作用范围
- 0.5...12 mm
- 灵敏度
- 开关距离可示教
- 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
- IP65
带 M8 插头，NC PNP/NO NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 齐平
- 接口
- 电缆及插接器, 0.3 m, PUR
- 开关输出端
- 推拉式 NC(PNP)/NO(NPN)
- 开关频率
- 50 Hz
- 作用范围
- 0.5...12 mm
- 灵敏度
- 开关距离可示教
- 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
- IP65
IO-Link，带 M12 插头，NO PNP/NC NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 齐平
- 接口
- 电缆及插接器, 0.3 m, PUR
- 开关输出端
- 推挽式 /IO-Link NO(PNP)/NC(NPN) 可编程
- 开关频率
- 50 Hz
- 接口
- IO-Link-Device 1.1.3
- 作用范围
- 0.5...12 mm
- 灵敏度
- 开关距离可示教
- 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 18~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
- IP65
带 2 米电缆，NC PNP/NO NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 齐平
- 接口
- 电缆，2 m，PUR
- 开关输出端
- 推拉式 NC(PNP)/NO(NPN)
- 开关频率
- 50 Hz
- 作用范围
- 0.5...12 mm
- 灵敏度
- 开关距离可示教
- 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
- IP65
带 2 米电缆，NO PNP/NC NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 齐平
- 接口
- 电缆，2 m，PUR
- 开关输出端
- 推拉式 NO(PNP)/NC(NPN)
- 开关频率
- 50 Hz
- 作用范围
- 0.5...12 mm
- 灵敏度
- 开关距离可示教
- 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
- IP65
Smart Level 电容式传感器，用于导电介质的液位检测
带 M8 插头，NC PNP/NO NPN
带 M8 插头，NO PNP/NC NPN
带 2 米电缆，NO PNP/NC NPN
带 2 米电缆，NC PNP/NO NPN
IO-Link, 带 M12 插头, NO PNP/NC NPN
带 M8 插头，NC PNP/NO NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 与容器外壁齐平
- 接口
- 电缆及插接器, 0.3 m, PUR
- 开关输出端
- 推拉式 NC(PNP)/NO(NPN)
- 开关频率
- 10 Hz
- 灵敏度
- 根据介质可示教
- 功能
- Smart Level 50
- 附加特性
-
导电介质
泡沫和残留物补偿 - 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
-
IP67
IP65
带 M8 插头，NO PNP/NC NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 与容器外壁齐平
- 接口
- 电缆及插接器, 0.3 m, PUR
- 开关输出端
- 推拉式 NO(PNP)/NC(NPN)
- 开关频率
- 10 Hz
- 灵敏度
- 根据介质可示教
- 功能
- Smart Level 50
- 附加特性
-
导电介质
泡沫和残留物补偿 - 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
-
IP67
IP65
带 2 米电缆，NO PNP/NC NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 与容器外壁齐平
- 接口
- 电缆，2 m，PUR
- 开关输出端
- 推拉式 NO(PNP)/NC(NPN)
- 开关频率
- 10 Hz
- 灵敏度
- 根据介质可示教
- 功能
- Smart Level 50
- 附加特性
-
导电介质
泡沫和残留物补偿 - 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
-
IP67
IP65
带 2 米电缆，NC PNP/NO NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 与容器外壁齐平
- 接口
- 电缆，2 m，PUR
- 开关输出端
- 推拉式 NC(PNP)/NO(NPN)
- 开关频率
- 10 Hz
- 灵敏度
- 根据介质可示教
- 功能
- Smart Level 50
- 附加特性
-
导电介质
泡沫和残留物补偿 - 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 10~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
-
IP67
IP65
IO-Link, 带 M12 插头, NO PNP/NC NPN
- 尺寸
- 34 x 16 x 8 mm
- 型号系列
- R08
- 安装
- 与容器外壁齐平
- 接口
- 电缆及插接器, 0.3 m, PUR
- 开关输出端
- 推挽式 /IO-Link NO(PNP)/NC(NPN) 可编程
- 开关频率
- 10 Hz
- 接口
- IO-Link-Device 1.1.3
- 灵敏度
- 根据介质可示教
- 功能
- Smart Level 50
- 附加特性
-
导电介质
泡沫和残留物补偿 - 感应面，材料
- PP
- 环境温度
- -25...80 °C
- 工作电压Ub
- 18~30 VDC
- 许可/一致性
-
CE
cULus
WEEE - 防护等级
-
IP67
IP65
附件
终端支架
端子支架
示教适配器
终端支架
- 功能原理
- 夹紧架
- 使用
- 用于电容式传感器BCS R08
- 材料
- PP
- 尺寸
- 22 x 10 x 35 mm
- 紧固
- 拧紧、夹紧
- 环境温度
- -25...85 °C
- 供货范围
- 夹紧架 (1x)
端子支架
- 功能原理
- 夹紧架
- 使用
- 用于电容式传感器BCS R08
- 材料
- PP
- 尺寸
- 75 x 9.4 x 54 mm
- 紧固
- 拧紧、夹紧
- 环境温度
- -25...85 °C
- 供货范围
- 夹紧架 (1x)
示教适配器
- 功能原理
- 示教适配器
- 使用
-
用于电感式测距传感器BAW
用于电容式传感器BCS
用于超声波传感器BUS - 示教功能
- PIN 1连接到PIN 2
- 接口1
- M12x1-插口, 5-针
- 接口2
- M12x1-插头, 5-针
- 尺寸
- 12 x 30 x 300 mm
- 材料
- PA
- 环境温度
- -25...80 °C
- 防护等级
- IP67
- 许可/一致性
-
CE
WEEE
Downloads
-
Capacitive sensors in small cubic design
