二次包装中的控制架构
二次包装

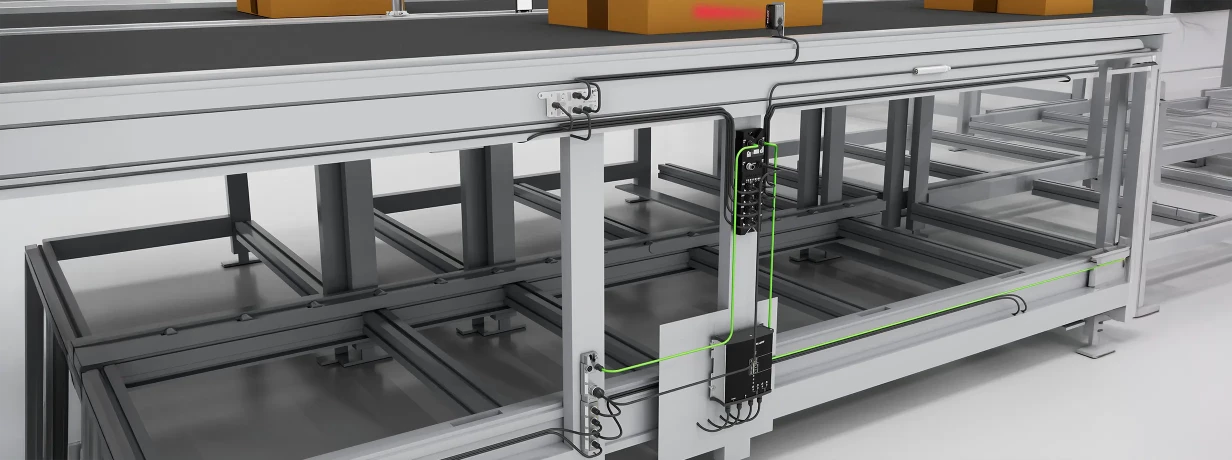

在现代包装机械中，控制架构对性能、灵活性和长期可扩展性具有决定性影响。传统的点对点布线和混合接口会增加系统复杂性，延长调试时间，并提高故障风险。
基于IO-Link的控制架构在传感器、执行器和控制器之间提供了一个标准化的数字通信层。通过用智能、可参数化的设备以及统一的通信方式取代复杂的布线，IO-Link可在整个二次包装过程中实现统一的机器架构。 实时数据、诊断功能和参数设置有助于缩短调试时间、提高设备可用性，并支持预测性维护策略。
主要优势
-
简化布线和机器结构
IO-Link 用标准化的 M12 电缆取代了大量单独的连接，从而减少了布线工作量、安装时间以及潜在的故障源。 -
更快的调试和改型
传感器参数可通过 IO-Link 进行数字化设置、存储和恢复，从而实现快速设备更换以及基于配方（recipe）的格式切换，无需手动调整。 -
统一且可扩展的架构
得益于标准化的 IO-Link 接口，无论是入门级机型还是高级设备，均可采用相同的控制方案，从而简化项目规划并便于未来升级。 -
增强的诊断功能与透明度
对传感器数据和诊断信息的持续访问，不仅能加快故障排除速度、提高工艺稳定性，还为实施预测性维护策略奠定了基础。 -
提升 OEE 和生命周期效率
更少的停机时间、更快的换线时间以及基于数据的运行，直接有助于提高设备综合效率（OEE）并降低总体运营成本。

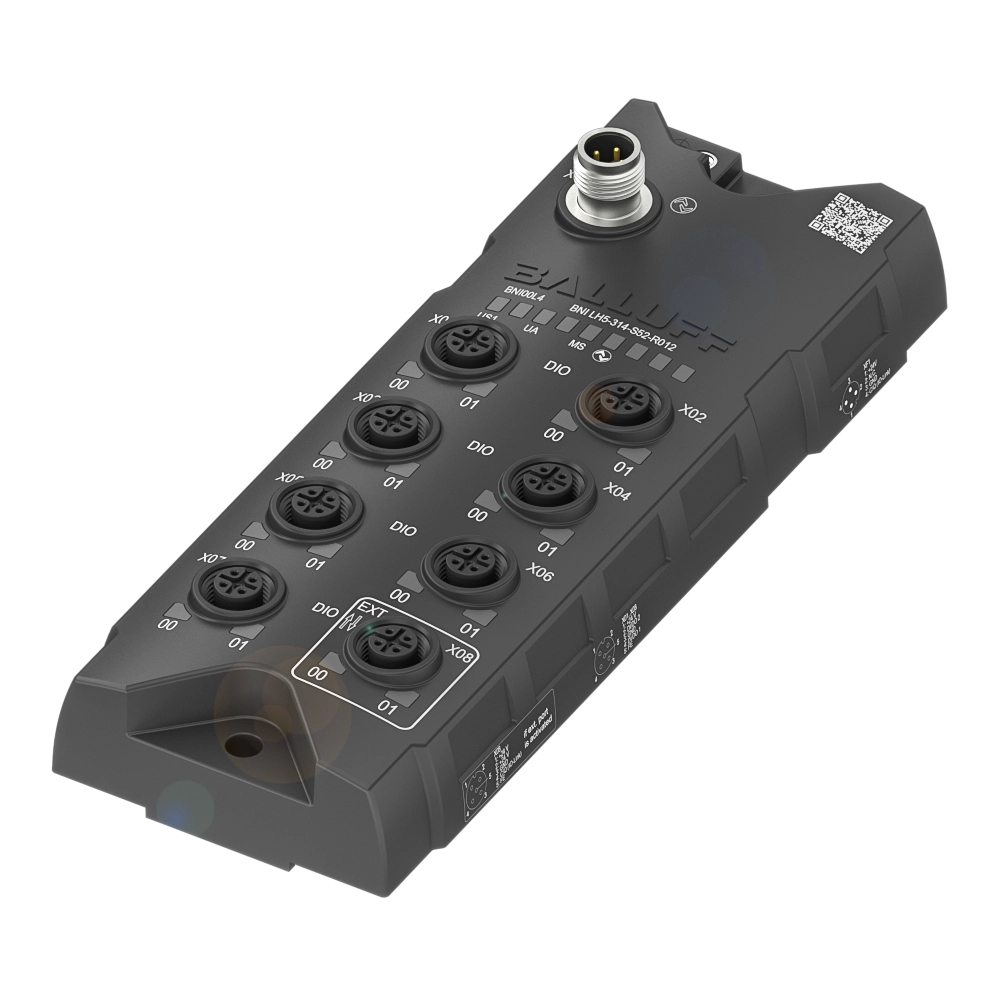

IO-Link 集线器
支持多协议的网络模块
支持多协议的网络模块
IO-Link 集线器
IO-Link 集线器

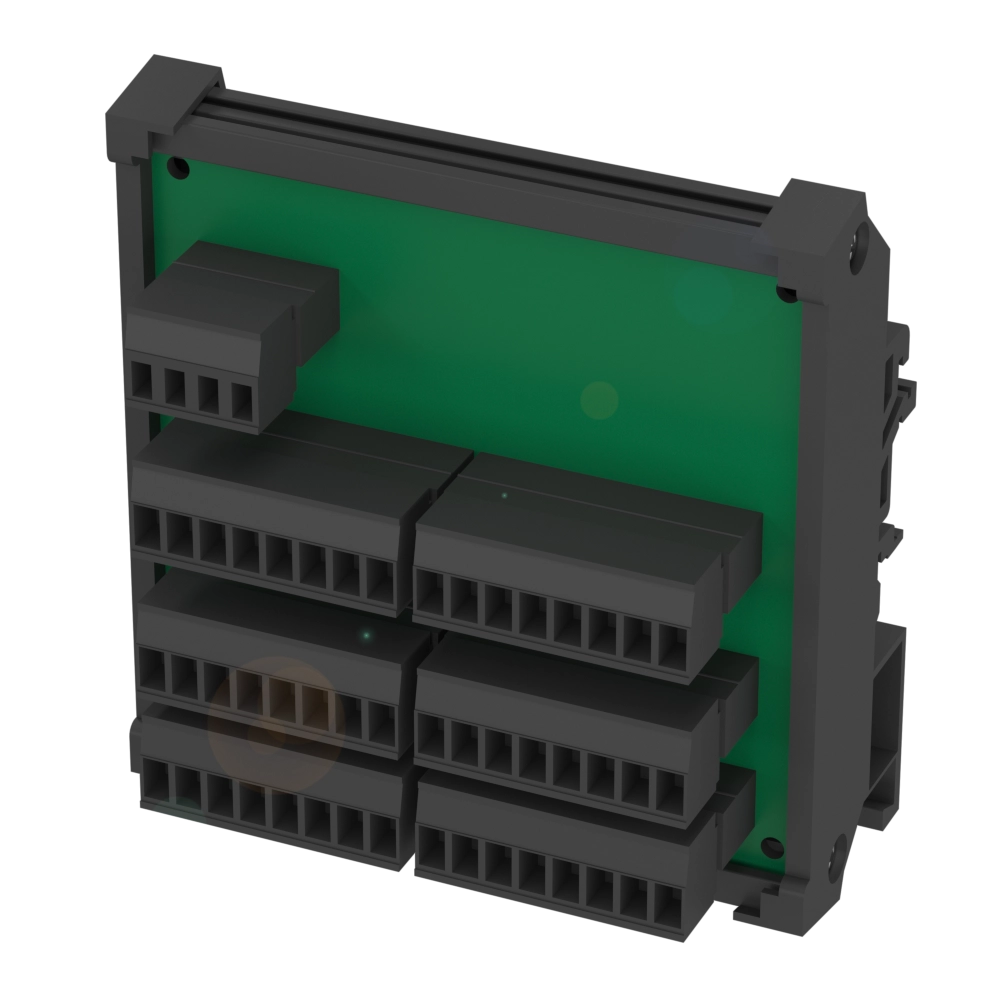

IO-Link 集线器
- 接口
- IO-Link 1.1.4
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插头, 4-针, A-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP/NPN, Type 1, Type 3
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- PNP: Yes, NPN: No
- 扩展端口
- 是
- 通道独立监控
- 是
- 辅助功能
-
振动
Internal temperature
设备发现 - 总电流US，传感器
- 2 A
- 开关电流
- 16x 2 A
- 总电流UA，执行器
- 4 A
- 外壳材料
-
PBT GF30
刀片：不锈钢，1.4404 - 尺寸
- 68 x 38.3 x 183.5 mm
- 环境温度
- -25...60 °C
- 防护等级
- IP67, 已拧紧螺栓的状态
- 传输率
- COM3 (230.4 kBaud)
- 过程数据周期，最小
- 2 ms
- 过程数据输入
- 12 Byte
- 过程数据输出
- 2 Byte
- Secondary features
-
Basic Statistics
Boot Cycle Counter
Device Discovery
Extreme Environment Status
Identification
Logic Blocks
Operating Hours Counter
Signal Delay
Signal Speed Monitor
Switching Counter
Variant Configuration
Voltage and Current Monitoring - Secondary features for condition monitoring
-
Vibration monitoring
Internal temperature monitoring
Inclination monitoring and installation aid

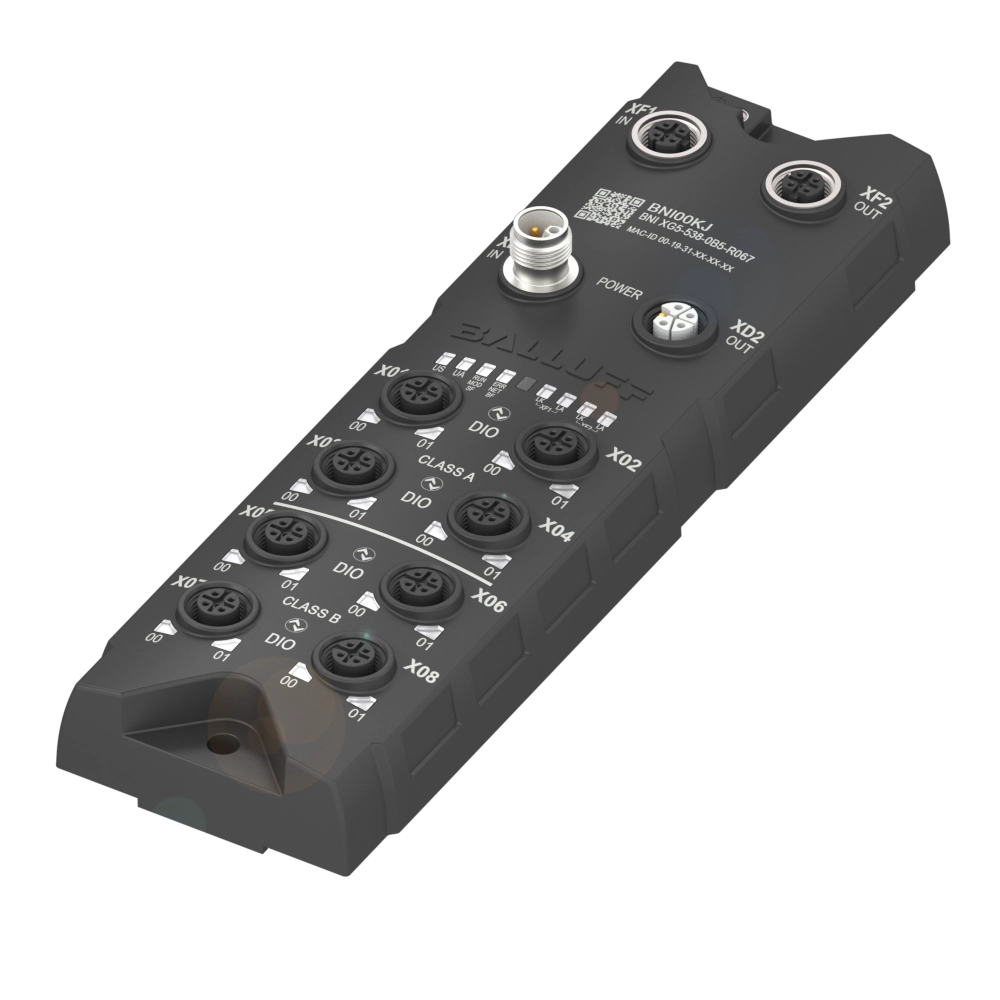

支持多协议的网络模块
- 接口
- Profinet / EtherNet/IP / EtherCAT / Modbus TCP
- Interface IIoT
- REST API, MQTT parsed
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格A
- 输出电流，最大
- 2 A
- 显示
- 否
- 工作电压Ub
- 18~30 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- M12x1-插头, 5-针, L-编码
- 接口 (电源输出)
- M12x1-插口, 5-针, L-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 16 A
- 总电流UA，执行器
- 16 A
- 外壳材料
-
塑料
不锈钢, Inserts - 尺寸
- 68 x 38.3 x 226.2 mm
- 环境温度
- -40...70 °C
- 防护等级
-
IP68
IP69K - IO-Link版本
- 1.1.3
- Safety Hub Support
- 是
- 供货范围
-
接地带
螺栓M4x6 - 不包含在供货范围内
-
标牌
盲塞
支持多协议的网络模块
- 接口
- Profinet / EtherNet/IP / EtherCAT / Modbus TCP
- Interface IIoT
- REST API, MQTT parsed
- 辅助接口
- 8x IO-Link
- 端口级别
- 规格 A (4x) + 规格 B (4x)
- 输出电流，最大
- 4 A
- 显示
- 否
- 工作电压Ub
- 18~30 VDC
- 接口 (COM 1)
- M12x1-插口, 4-针, D-编码
- 接口 (COM 2)
- M12x1-插口, 4-针, D-编码
- 接口 (电源输入)
- M12x1-插头, 5-针, L-编码
- 接口 (电源输出)
- M12x1-插口, 5-针, L-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 12x PNP，3型
- 数字输出端
- 12x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 16 A
- 总电流UA，执行器
- 16 A
- 外壳材料
-
塑料
不锈钢, Inserts - 尺寸
- 68 x 38.3 x 226.2 mm
- 环境温度
- -40...70 °C
- 防护等级
-
IP68
IP69K - IO-Link版本
- 1.1.3
- Safety Hub Support
- 是
- 供货范围
-
接地带
螺栓M4x6 - 不包含在供货范围内
-
标牌
盲塞
IO-Link 集线器
- 接口
- IO-Link 1.0
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- 螺栓/插接端子, 4-针
- 接口 (电源输入)
- 螺栓/插接端子
- 接口插槽
- 螺栓/插接端子
- 数字输入端
- 16x PNP，2型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 总电流US，传感器
- 1.0 A
- 开关电流
- 16x 350 mA
- 总电流UA，执行器
- 1.6 A
- 外壳材料
- PA 6.6, UL94V-0
- 尺寸
- 79 x 33.6 x 84 mm
- 环境温度
- -20...50 °C
- 防护等级
- IP20
- 传输率
- COM2 (38.4 kBaud)
- 过程数据周期，最小
- 12 ms
- 过程数据输入
- 2 Byte
- 过程数据输出
- 2 Byte
IO-Link 集线器
- 接口
- IO-Link 1.1
- 工作电压Ub
- 18~30.2 VDC
- 接口 (COM 1)
- M12x1-插头, 4-针, A-编码
- 接口插槽
- 8x M12x1-母头, 5-针, A-编码
- 数字输入端
- 16x PNP，3型
- 数字输出端
- 16x PNP
- 可配置输入/输出端
- 是
- 扩展端口
- 是
- 总电流US，传感器
- 4 A
- 开关电流
- 16x 350 mA
- 总电流UA，执行器
- 4 A
- 外壳材料
- PA, 透明
- 尺寸
- 50 x 30.8 x 115 mm
- 环境温度
- -25...70 °C
- 防护等级
- IP67, 已拧紧螺栓的状态
- 传输率
- COM2 (38.4 kBaud)
- 过程数据周期，最小
- 3.5 ms
- 过程数据输入
- 2 Byte
- 过程数据输出
- 2 Byte
