主要特征
接口
IO-Link 1.1
工作电压Ub
18~30.2 VDC
接口 (COM 1)
M12x1-插头, 4-针, A-编码
接口插槽
8x M12x1-母头, 5-针, A-编码
模拟输入端
8x 模拟，电压/模拟，电流/模拟，温度 (0~10 V/-10~10 V/0~5 V/-5~5 V/5~10 V/4~20 mA/0~20 mA/Pt100/Pt1000/热电偶，型号J/热电偶，型号K)
可配置输入/输出端
否
总电流US，传感器
4 A
总电流UA，执行器
4 A
外壳材料
压铸锌, 镀镍

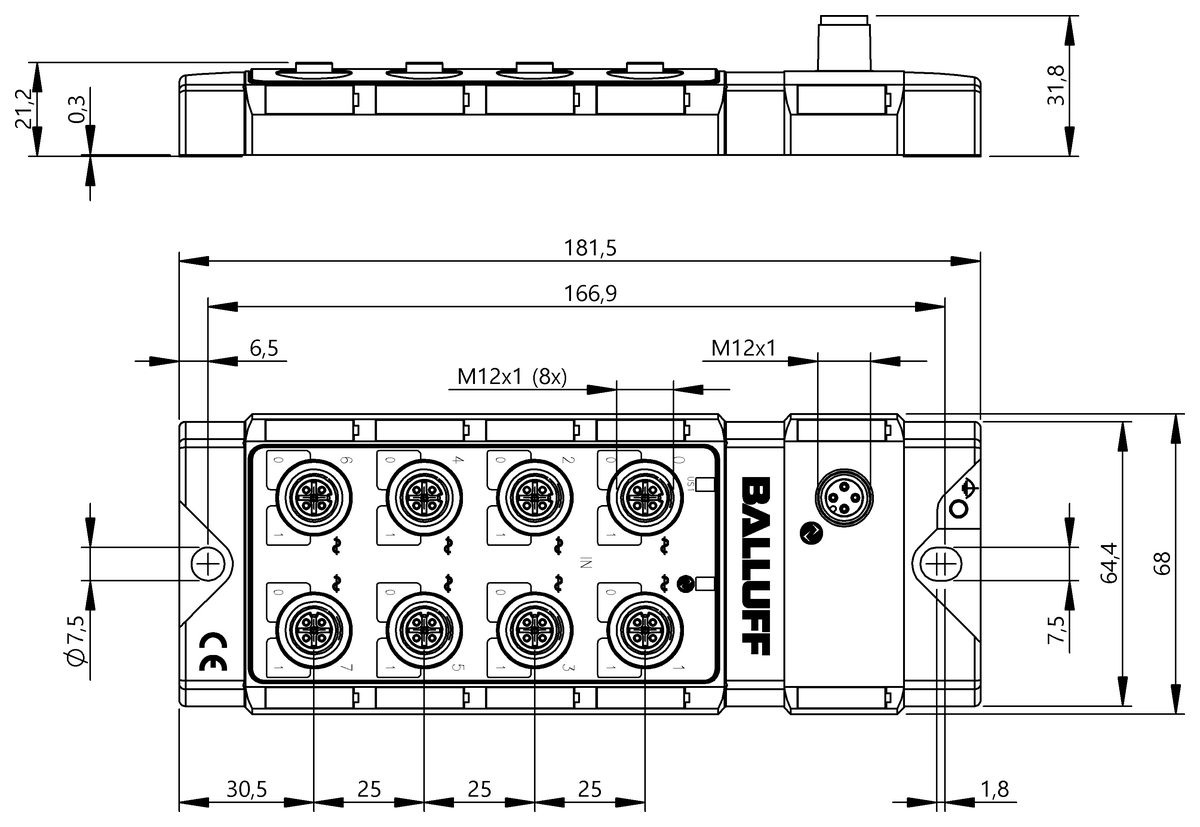

尺寸
68 x 31.8 x 181.5 mm
环境温度
-5...70 °C
防护等级
IP67, 已拧紧螺栓的状态
传输率
COM2 (38.4 kBaud)
过程数据周期，最小
55 ms
过程数据输入
22 Byte
过程数据输出
1 Byte
分类
ECLASS 10.1
27-24-26-02
ECLASS 11.0
27-24-26-02
ECLASS 12.0
27-24-26-02
ECLASS 13.0
27-24-26-02
ECLASS 14.0
27-24-26-02
ECLASS 5.1.4
27-24-26-02
ECLASS 6.2
27-24-26-02
ETIM 4.0
EC001599
ETIM 5.0
EC001599
ETIM 6.0
EC001599
ETIM 7.0
EC001599
ETIM 8.0
EC001599
UNSPSC 11
39121306
UNSPSC 7.0901
39121306
eCl@ss 4.1
27-25-01-01
eCl@ss 8.1
27-24-26-02
eCl@ss 9.0
27-24-26-04
eCl@ss 9.1
27-24-26-02
