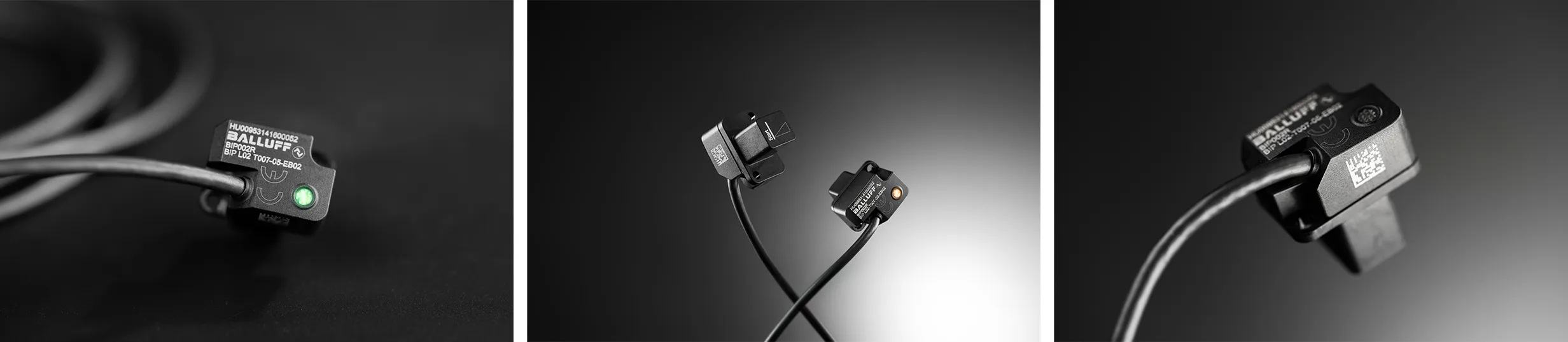

小型感应式位置测量系统 BIP
狭小安装空间的完美解决方案
使用 BIP 电感式传感器，您可以无接触、无磨损、高精度地测量金属物体的位置。我们的超小型电感式位置传感器专为有限的安装空间而开发，现在即使在最狭窄的安装条件下也能令人信服。加工中心中紧凑而精密的刀具主轴和换刀装置在工作过程中起着核心作用。因此，对夹紧过程进行可靠、无磨损的监控至关重要。日益小型化意味着空间不足也是一个挑战。最小的电感式位置测量系统 BIP 可为您提供完美的解决方案：它的测量范围可达 7 mm，因此非常适合安装空间狭小的应用场合。
得益于我们的新技术平台，我们可同时提供模拟和 IO-Link 接口。这样，您就可以根据自己的个性化需求灵活定制系统。通过 IO-Link 接口进行简单的编程，还能将系统有效地集成到现有流程中。我们的位置测量系统不仅设计小巧，而且功能强大，可提高您的工作效率。可单独编程的行程计数器可记录应用中的运动，并随时为您提供有关磨损和使用寿命的信息。传感器还专为恶劣环境设计，即使在苛刻的条件下也能可靠工作。
特点
- 超小型设计
- 同步模拟和数字接口
- 水平和垂直方向的电缆出口
- 提高效率的智能功能
- 通过 IO-Link 接口进行简单编程
产品

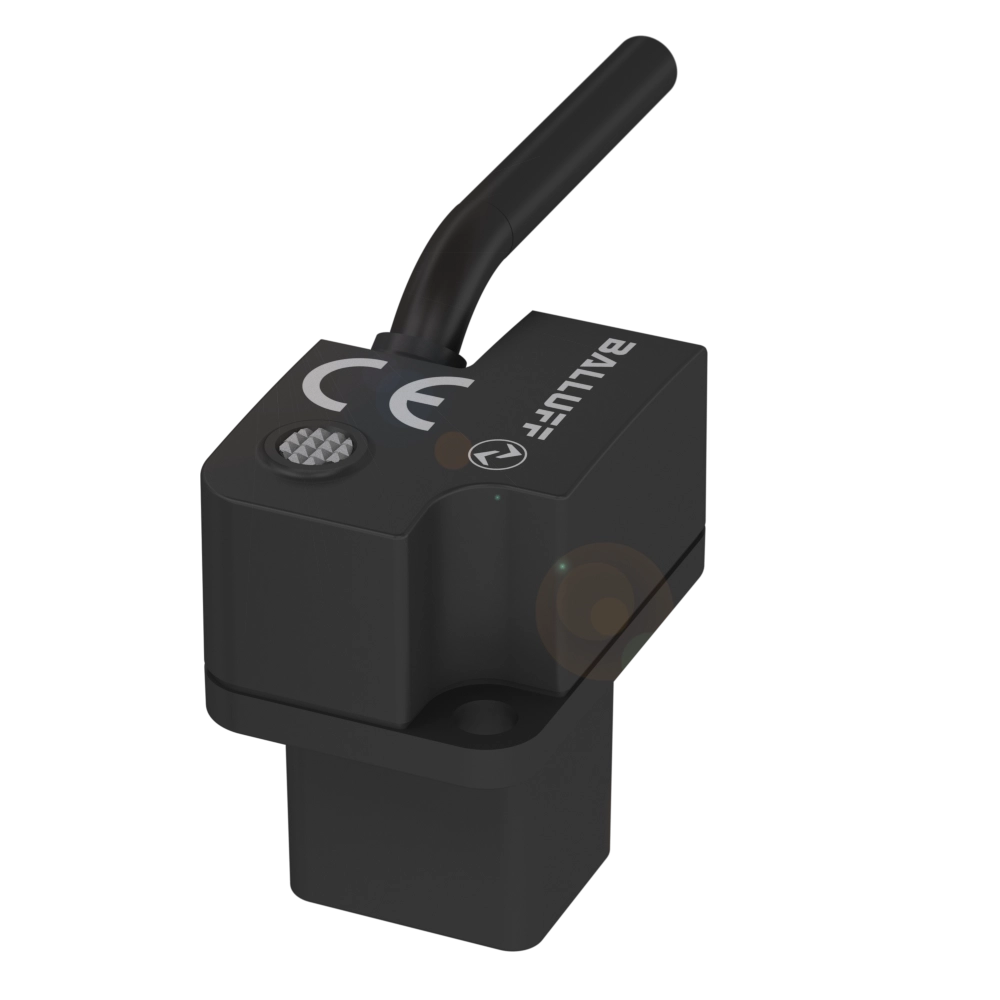

BIP 感应式位置传感器：适用于狭小安装空间的智能传感器
尺寸：22 x 23.7 x 15 毫米
适用于有限的安装条件
适用于有限的安装条件
- 尺寸
- 22 x 23.7 x 15 mm
- 结构
- 方形
- 接口
- 电缆，2 m，PUR
- 电缆，屏蔽层
- 是
- 外壳材料
- PA
- 测量范围
- 0...7 mm
- 接口
- IO-Link 1.1
- 模拟输出端
- Analog, voltage (default)/Analog, current selectable 0~10 V/4~20 mA
- 输出特性
- increasing, adjustable
- 线性偏差，最大
- ±250 µm
- 工作电压Ub
- 15~30 VDC
- 环境温度
- -25...70 °C
- 防护等级
- IP67
- 许可/一致性
-
CE
UKCA
cULus
WEEE

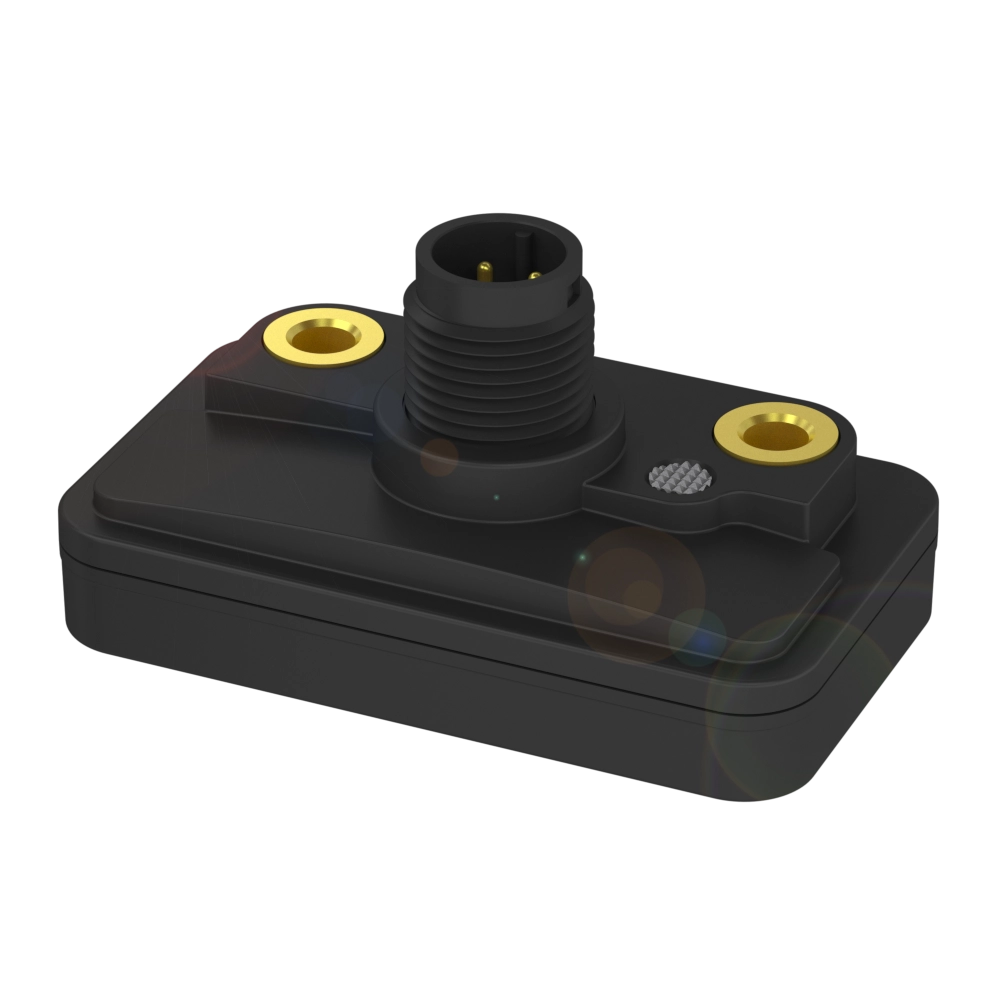

感应式位置传感器 BIP：夹紧工艺中的全能选手
替代原有型号 BIP02）
尺寸：52 x 15.8 x 30 毫米
工厂设置：电压输出
工厂设置：电流输出
工厂设置：电压输出
- 尺寸
- 52 x 15.8 x 30 mm
- 结构
- 方形
- 接口
- 插接器，M12x1公头，4针
- 外壳材料
- PA
- 测量范围
- 0...40 mm
- 接口
- IO-Link 1.1
- 模拟输出端
- Analog, voltage (default)/Analog, current selectable 0~10 V/4~20 mA
- 输出特性
- increasing, adjustable
- 线性偏差，最大
- ±250 µm
- 工作电压Ub
- 15~30 VDC
- 环境温度
- -25...85 °C
- 防护等级
- IP67
- 许可/一致性
-
CE
UKCA
cULus
WEEE
工厂设置：电流输出
- 尺寸
- 52 x 15.8 x 30 mm
- 结构
- 方形
- 接口
- 插接器，M12x1公头，4针
- 外壳材料
- PA
- 测量范围
- 0...40 mm
- 接口
- IO-Link 1.1
- 模拟输出端
- Analog, current (default)/Analog, voltage selectable 4~20 mA/0~10 V
- 输出特性
- increasing, adjustable
- 线性偏差，最大
- ±250 µm
- 工作电压Ub
- 15~30 VDC
- 环境温度
- -25...85 °C
- 防护等级
- IP67
- 许可/一致性
-
CE
UKCA
cULus
WEEE

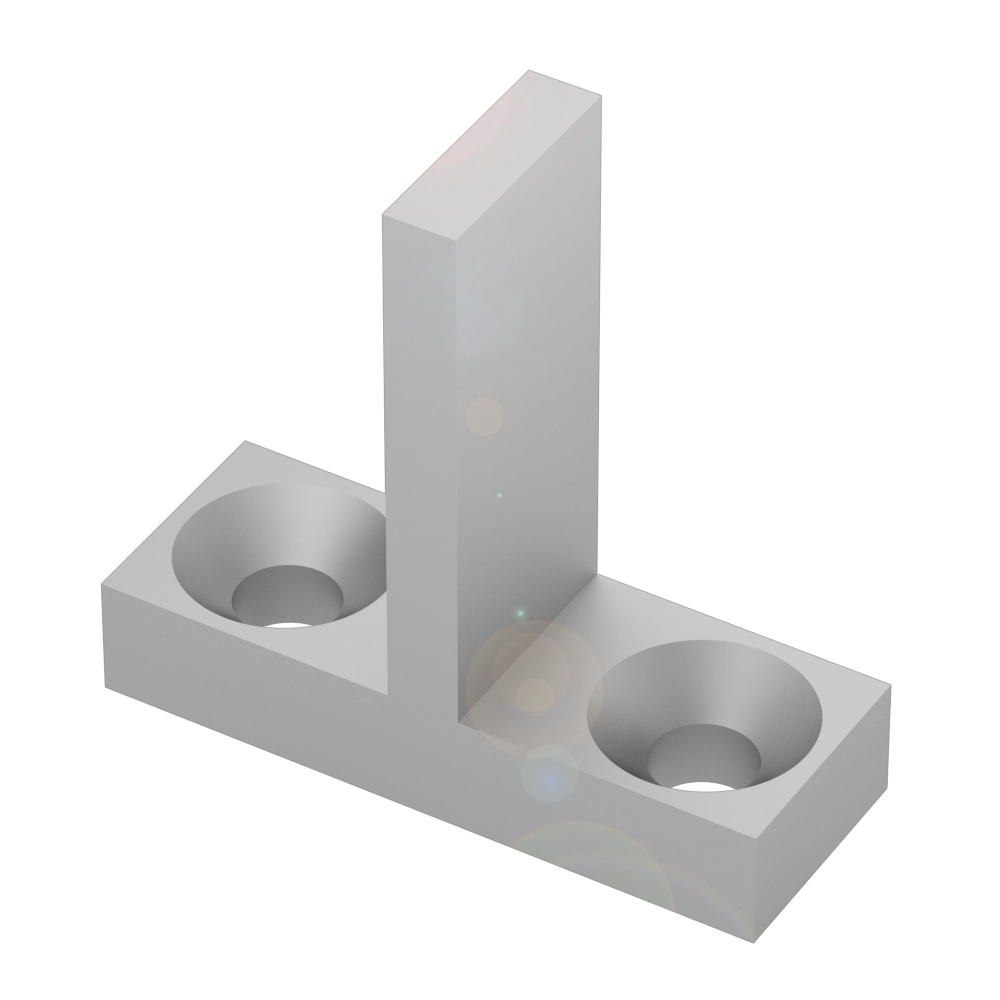

安装支架
用于阻尼电感式传感器
用于 BIP L0x-Txxx-06-S4 的适配器
用于 BIP L0x-Txxx-06-S4 的适配器
用于阻尼电感式传感器
- 使用
- 用于感应式传感器的衰减
- 材料
- 1.71321 (16MnCr5) (EC80) 白青铜
- 尺寸
- 27 x 10 x 28 mm
- 紧固
- 螺栓M4

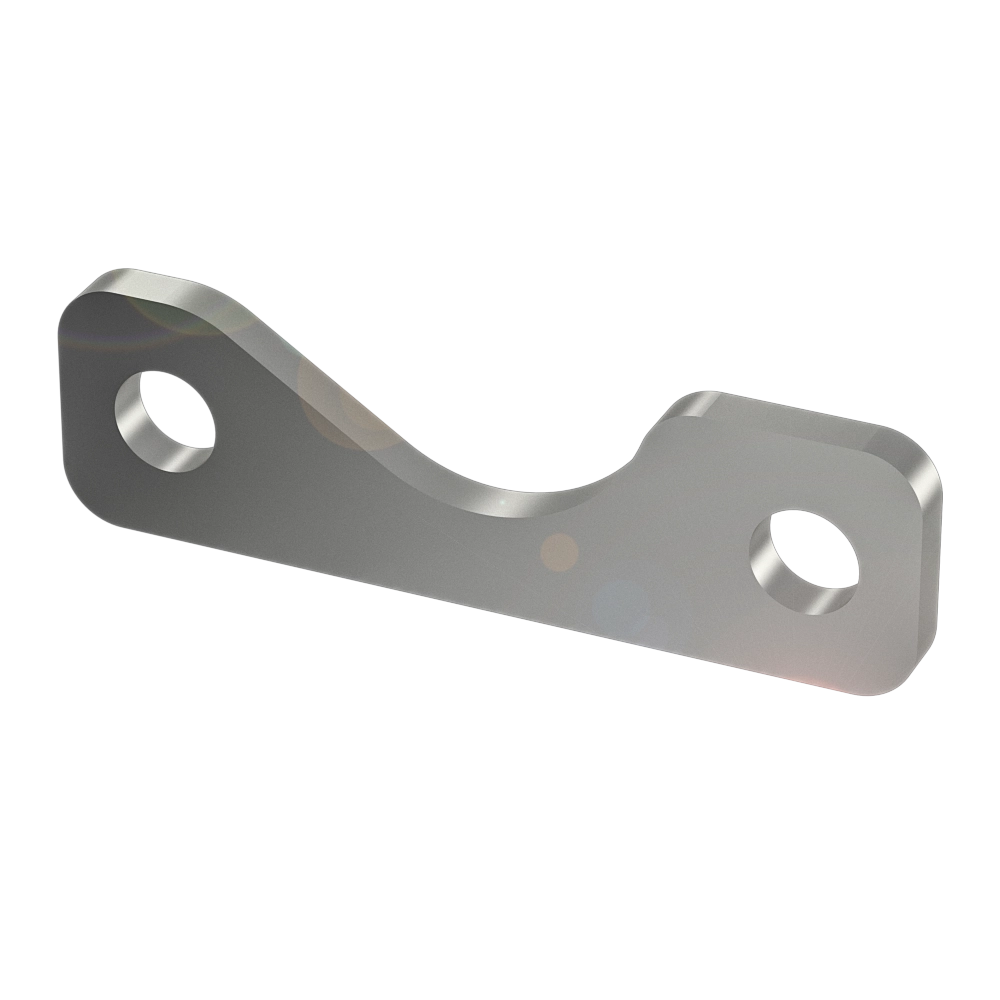

用于 BIP L0x-Txxx-06-S4 的适配器
- 使用
- Adapter for BIP L0x-Txxx-06-S4
- 材料
- 不锈钢 (1.4301)
- 尺寸
- 12.5 x 2.5 x 43 mm

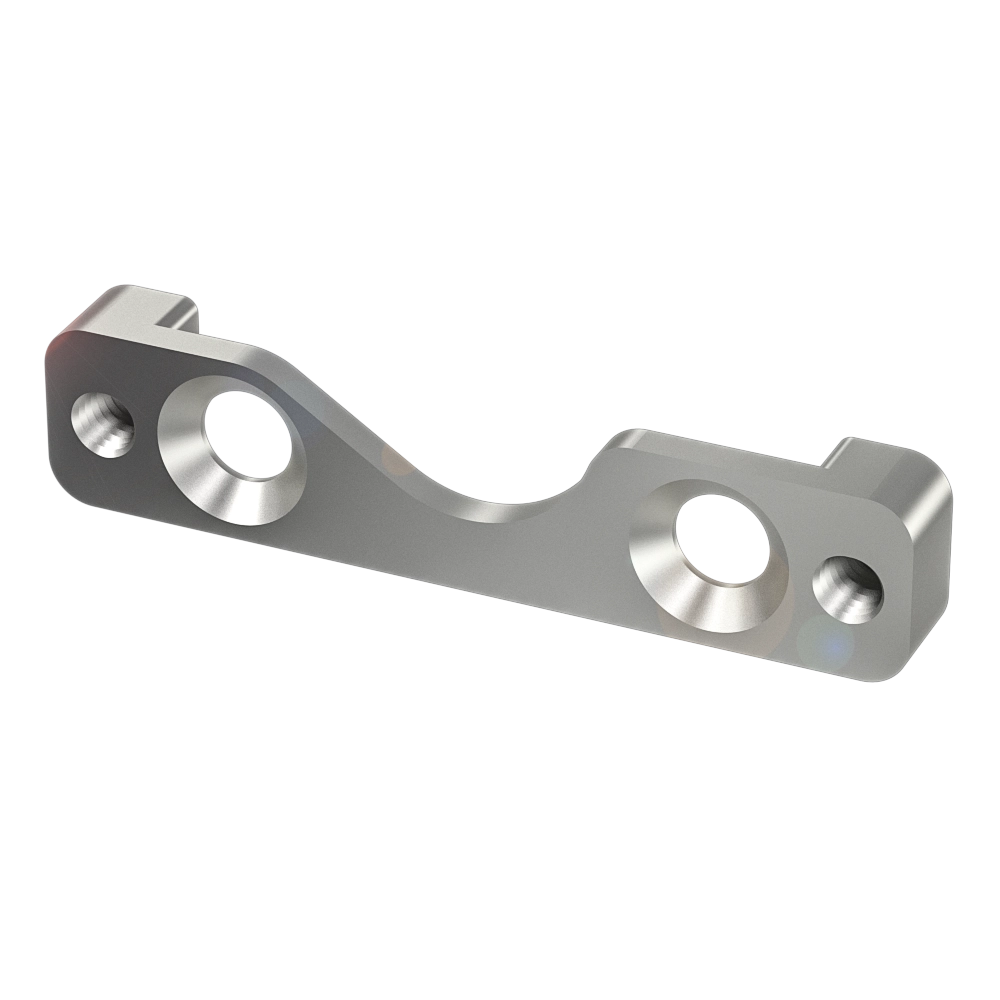

用于 BIP L0x-Txxx-06-S4 的适配器
- 使用
- Adapter for BIP L0x-Txxx-06-S4
- 材料
- 不锈钢 (1.4301)
- 尺寸
- 12.5 x 6.7 x 58 mm
Downloads
-
BIP 04电感式位置测量系统
